Альфалавальная гофрированная плитка теплообменник Восстановление тепла Охлаждение

Описание продукта

Тепловосстановительная охлаждающая пластина для теплообменника с титановым материалом SS316 SS304

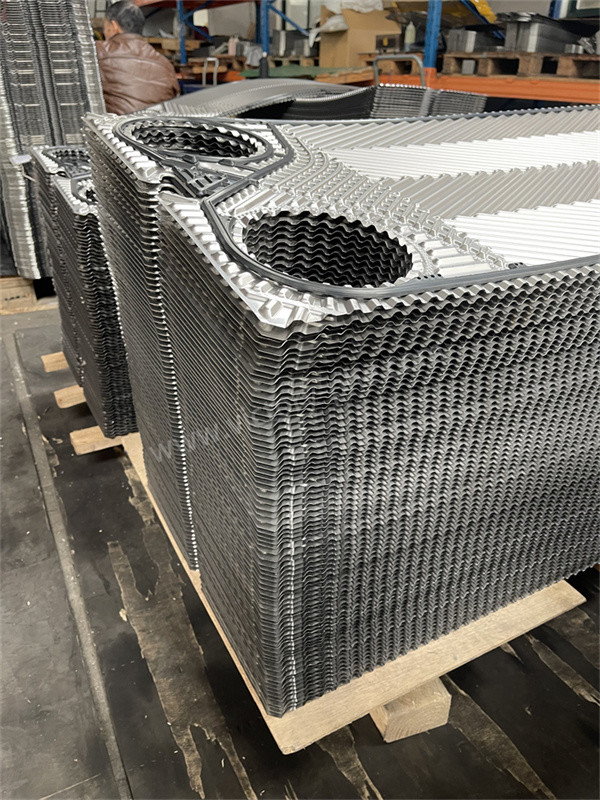

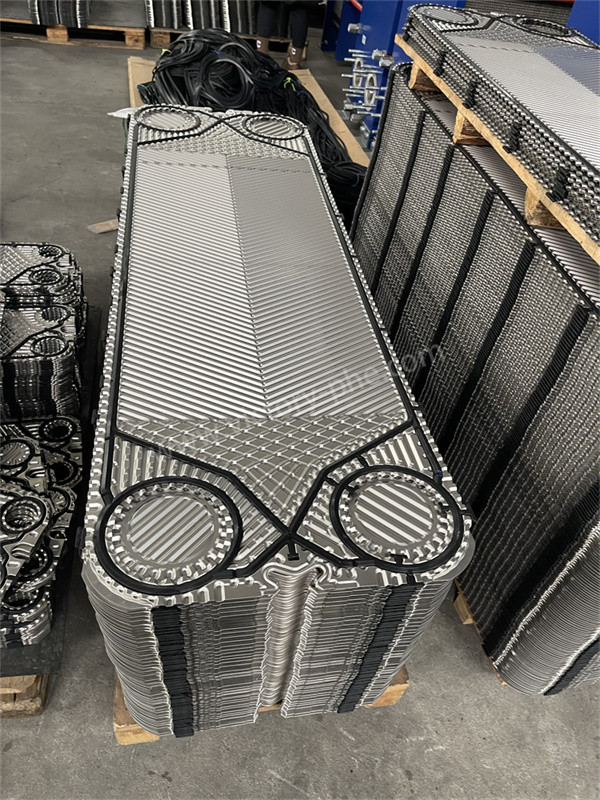

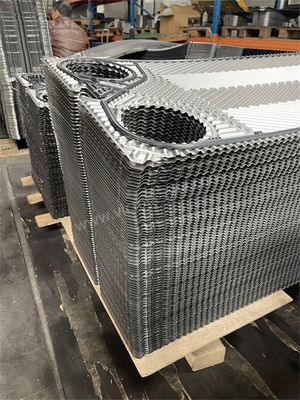

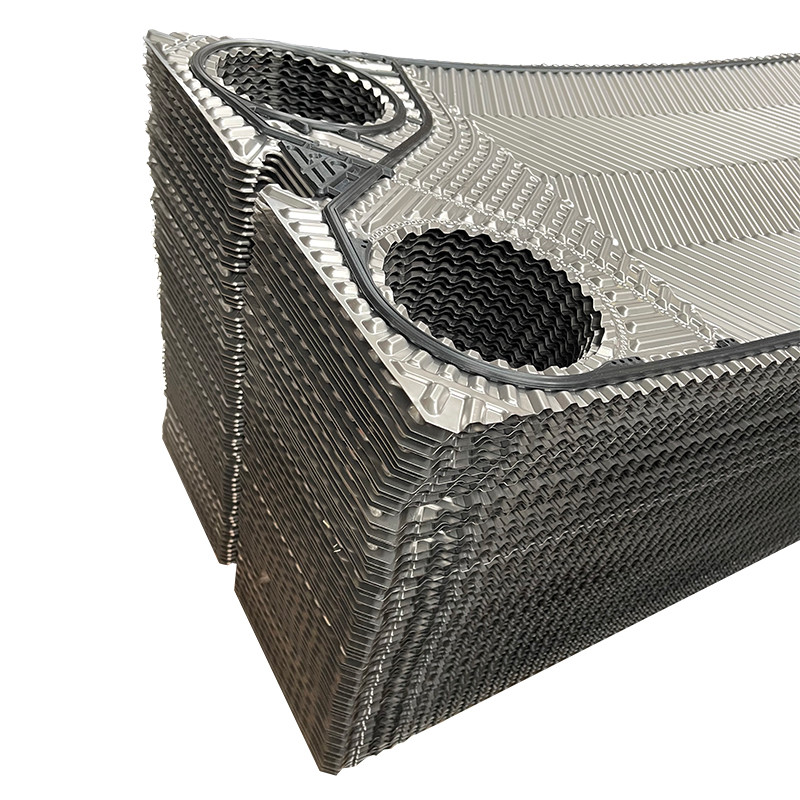

Пластинки теплообменников

1. Пластинки теплообменников являются ключевыми компонентами пластинчатых теплообменников.2 улучшение жесткости пластины для выдержки более высокого давления.
2. Волнообразная форма теплопередающей пластины оказывает большое влияние на эффективность теплопередачи и сопротивление потоку.Наиболее широко используются гофрированные пластины с рысиной костью и горизонтальные прямые гофрированные пластины.
3. Форма поперечного сечения волнистой пластины с рысиной костью обычно треугольная, а угол между рысиными костями обычно.Жидкость течет из углового отверстия на одном конце пластины и может течь из углового отверстия на той же стороне на другом конце, который называется "односторонний поток", или он может течь из углового отверстия на другой стороне другого конца, который называется "диагональный поток".
4. Печать из волновой пленки с рысиной костью не только обладает хорошей жесткостью, но и имеет лучшую производительность теплопередачи.Коэффициент теплопередачи внутренне усовершенствованного обменника тепла вода-вода с хвойной пластиной с рысиным костом достигает вышеОднако сопротивление потоку волнистых плит с хвойными костями рыси большой и не подходит для жидкостей, содержащих частицы или волокна.
5. Горизонтальная прямая гофрированная плита - это горизонтальная прямая гофрированная плита с равнобедренным треугольным поперечным сечением.и коэффициент теплопередачи вода-вода может быть достигнутДругие формы поперечного сечения включают в себя плетеные треугольные волнистые плиты (British APV Company) и ступенчатые волнистые плиты (NPH type plates manufactured by Japan Distillation Industry),Все из этой категории.

Продукты в основном подходят для / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP и т. д.

Приложения

Конфигурация толщины пластинки теплообменника

• AISI 304 обычно имеет толщину 0,4 или 0,5 мм
• AISI 316 всегда 0,5 и 0,6 мм
• 254 SMO (высокий сплав) обычно 0,6 мм
• Титановые пластины всегда 0,5 и 0,6 мм
• Некоторые имеют более толстые пластины (для применения под высоким давлением)
• Некоторые PHEs имеют 0,4 мм (работа под низким давлением)
• Гастеллой С-276 (сплав никеля) обычно 0,6 мм

Процесс производства:

• Приготовление сырья: В качестве сырья выбираются высококачественные нержавеющая сталь из-за ее превосходной коррозионной стойкости и теплопроводности.Толщина пластины определяется на основе спецификаций продукции и требований к конструкции.
• Резание и выравнивание: Плиты из нержавеющей стали точно разрезаются с помощью станков-инструментов для удовлетворения требований конструкции.
• Печать: Сплошные пластины проходят штамповку с помощью гидравлического пресса для создания специфических рисунков рысиных костей.Точный контроль поддерживается во время процесса штамповки, чтобы предотвратить деформацию или повреждение пластины.
• Обработка поверхности: Плиты подвергаются поверхностной обработке, такой как полировка, пескоструй или покрытие для повышения коррозионной стойкости и теплопередачи.Выбор метода обработки зависит от конкретных требований..
• Сборка и проверка: Пластины смонтированы в соответствии с требованиями конструкции, образуя отсоединяемый теплообменник пластинки с резиновыми уплотнениями прокладки или полностью сварный теплообменник пластинки с помощью аргоновой дуговой сварки.При монтаже обеспечивается плотное приспособление и отсутствие пробеловПосле сборки проводится строгое испытание давления на производительность, и выпускается заводской отчет для проверки соответствия стандартам качества.
•
