Специализированная пластина Шеврон теплообменник пластина основные компоненты

Описание продукта

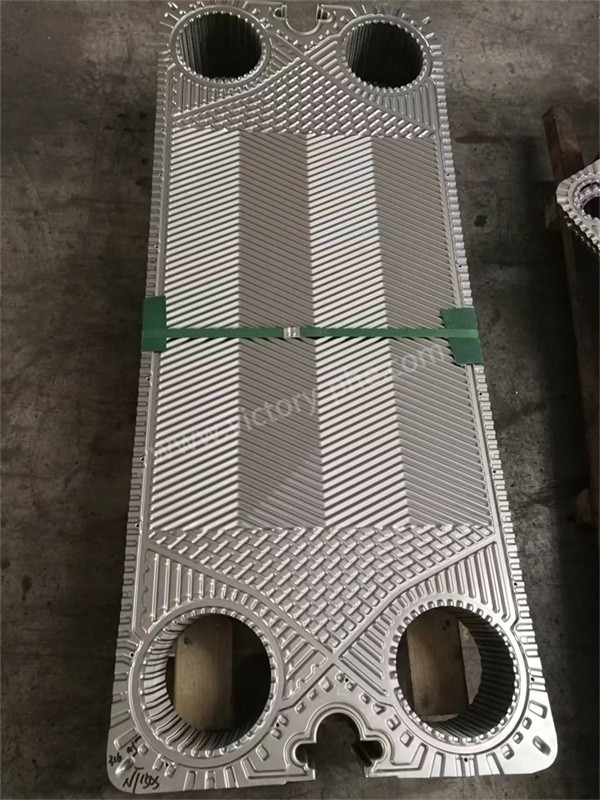

Плита теплообменника APV SPX для широкого спектра моделей и марок теплообменников

APV/SPXПластинки теплообменников

1. Пластинки теплообменников являются важными компонентами, используемыми в теплообменниках для передачи тепла между двумя жидкостями.Эти пластины обеспечивают высокую теплопроводность и коррозионную устойчивостьСпециально разработанные узоры на пластинах способствуют турбулентности и повышают эффективность теплопередачи.обеспечивающий эффективный теплообменПластинки теплообменников играют решающую роль в различных отраслях промышленности, оптимизируя теплопередачу в системах HVAC, химической обработке, производстве электроэнергии и холодильных приложениях.

2. Продукты в основном подходят для / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP и т. д.

Приложения

Процесс производства:

• Приготовление сырья: В качестве сырья выбираются высококачественные нержавеющая сталь из-за ее превосходной коррозионной стойкости и теплопроводности.Толщина пластины определяется на основе спецификаций продукции и требований к конструкции.
• Резание и выравнивание: Плиты из нержавеющей стали точно разрезаются с помощью станков-инструментов для удовлетворения требований конструкции.
• Печать: Сплошные пластины проходят штамповку с помощью гидравлического пресса для создания специфических рисунков рысиных костей.Точный контроль поддерживается во время процесса штамповки, чтобы предотвратить деформацию или повреждение пластины.
• Обработка поверхности: Плиты подвергаются поверхностной обработке, такой как полировка, пескоструй или покрытие для повышения коррозионной стойкости и теплопередачи.Выбор метода обработки зависит от конкретных требований..
• Сборка и проверка: Пластины смонтированы в соответствии с требованиями конструкции, образуя отсоединяемый теплообменник пластинки с резиновыми уплотнениями прокладки или полностью сварный теплообменник пластинки с помощью аргоновой дуговой сварки.При монтаже обеспечивается плотное приспособление и отсутствие пробеловПосле сборки проводится строгое испытание давления на производительность, и выпускается заводской отчет для проверки соответствия стандартам качества.

Принцип работы:

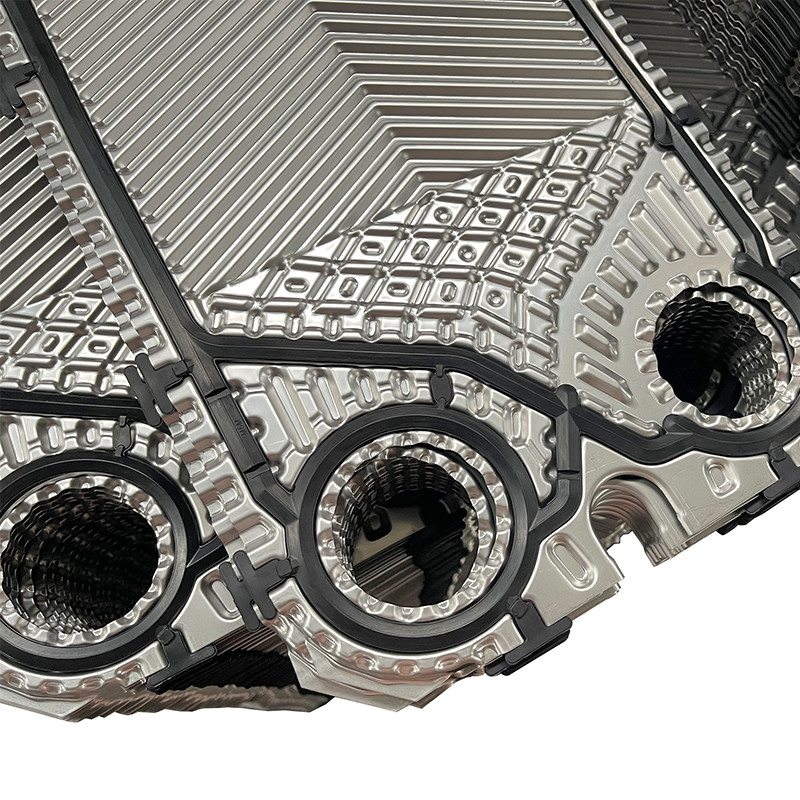

Пластинчатый теплообменник включает в себя наложение металлических пластин с определенной гофрированной формой для создания нового типа высокоэффективного теплообменника.Структура теплообменника пластинки включает уплотнители, зажимательные пластины (движимая конечная пластина, фиксированная конечная пластина) и рама (верхний и нижний руководящие стержни, передний опорный столб).создание отдельных каналов для холодных и горячих жидкостейХолодные и горячие жидкости проходят через свои каналы и обмениваются теплом с соседними пластинами, чтобы достичь желаемой температуры.

Каждая пластина имеет отверстия на четырех углах, и когда они собраны в пучок, они образуют каналы распределения и сбора жидкости.После теплообмена между холодными и горячими жидкостями, они возвращаются на свои соответствующие каналы сбора и циркулируют для повторного использования.
