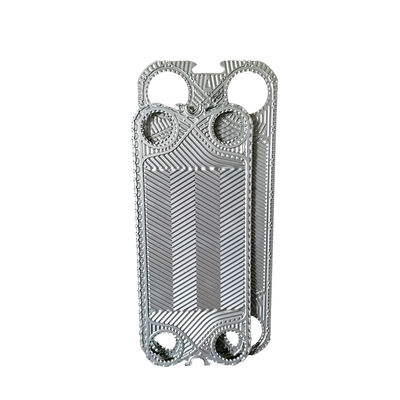

Части теплообменника типа "Шеврон" с уплотненной пластиной для APV SPX

Описание продукта

Антикоррозионная теплообменная пластина для APV SPX//ACCESSEN/GEA из нержавеющей стали

APV/SPXПластинки теплообменников

1. Пластинки теплообменника имеют четыре угловых отверстия, через которые проходят две жидкости, участвующие в теплопередаче.Металлические пластины устанавливаются в рамке, которая имеет фиксированную пластину и передвижной крепкой пластины с одной стороныПлиты оснащены уплотнительными уплотнениями, которые уплотняют каналы жидкости и направляют жидкости попеременно в свои соответствующие проходы,облегчение теплообменаСкорость потока, физические свойства, падение давления и разница температуры жидкостей определяют количество и размер пластин, необходимых для теплообменника.
2. Теплообменные пластины изготавливаются с использованием чрезвычайно точных форм для одноразового процесса штамповки.Это обеспечивает равномерный контакт металла с металлом между пластинами, что позволяет пластинчатым теплообменникам эффективно работать под высоким давлением и выдерживать давление от системы.

3. Продукты в основном подходят для / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP и т. д.

Приложения

Конфигурация толщины пластинки теплообменника

• AISI 304 обычно имеет толщину 0,4 или 0,5 мм
• AISI 316 всегда 0,5 и 0,6 мм
• 254 SMO (высокий сплав) обычно 0,6 мм
• Титановые пластины всегда 0,5 и 0,6 мм
• Некоторые имеют более толстые пластины (для применения под высоким давлением)
• Некоторые PHEs имеют 0,4 мм (работа под низким давлением)
• Гастеллой С-276 (сплав никеля) обычно 0,6 мм

Принцип работы:

• Пластинчатый теплообменник включает в себя наложение металлических пластин с определенной гофрированной формой для создания нового типа высокоэффективного теплообменника.Структура теплообменника пластинки включает уплотнители, зажимательные пластины (движимая конечная пластина, фиксированная конечная пластина) и рама (верхний и нижний руководящие стержни, передний опорный столб).создание отдельных каналов для холодных и горячих жидкостейХолодные и горячие жидкости проходят через свои каналы и обмениваются теплом с соседними пластинами, чтобы достичь желаемой температуры.
• Каждая пластина имеет отверстия на четырех углах, и когда они собраны в пучок, они образуют каналы распределения и сбора жидкости.После теплообмена между холодными и горячими жидкостями, они возвращаются на свои соответствующие каналы сбора и циркулируют для повторного использования.
