Части теплообменника с тренерской пластиной Молибден Титановый Гастеллой

Описание продукта

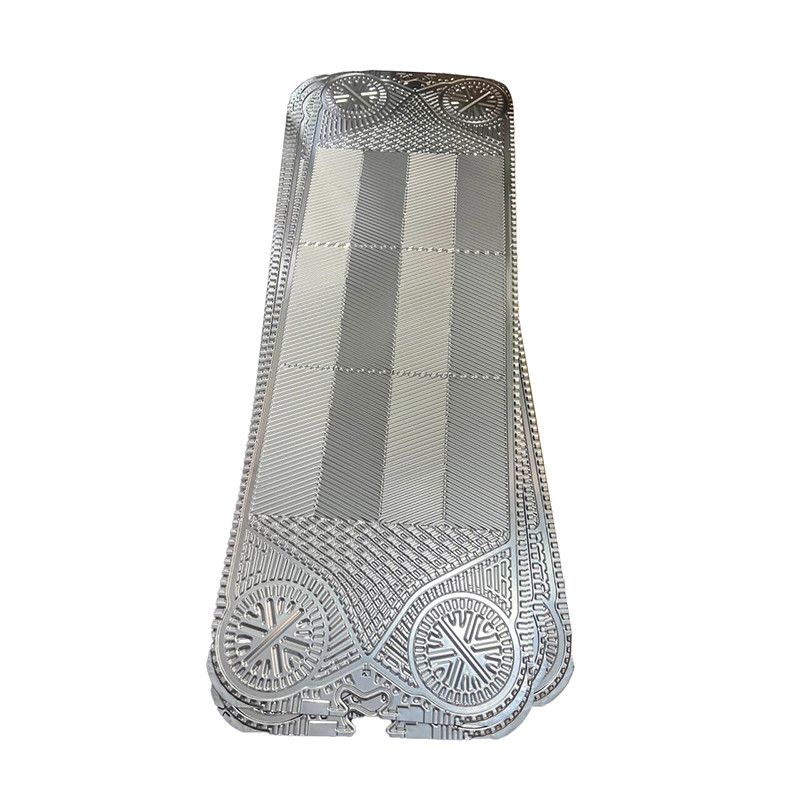

Трантер теплообменник пластина GC26 GX100 из нержавеющей стали Титан Гастеллой Никель Молибден

Sondex Пластинки теплообменников

1. Пластинки теплообменников специально предназначены для изоляции жидкостей и облегчения теплообмена в теплообменниках.Плиты из гофрированного сырья из рысиных костей, горизонтальные плоские гофрированные плиты и рельефные плиты.

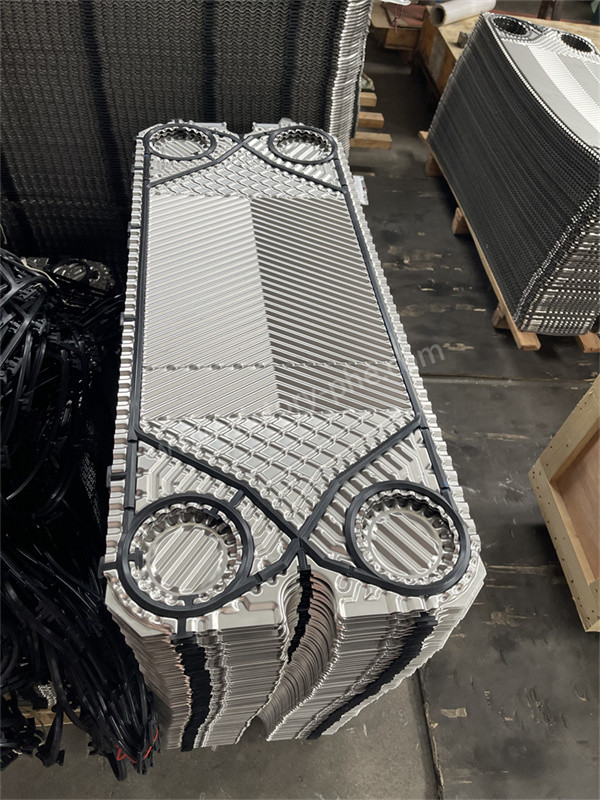

2. Теплообменник с уплотненной плиткой состоит из нескольких штампованных гофрированных тонких плит, которые накладываются на определенные промежутки времени и запечатываются уплотнениями.Плиты и уплотнители сжимаются вместе с помощью рамы и затяжных винтовЧетыре угловых отверстия плит и уплотнений образуют каналы распределения и сбора жидкости.позволяя им течь в соответствующих каналах по обе стороны от каждой пластины и проходить теплообмен.

Принцип работы:

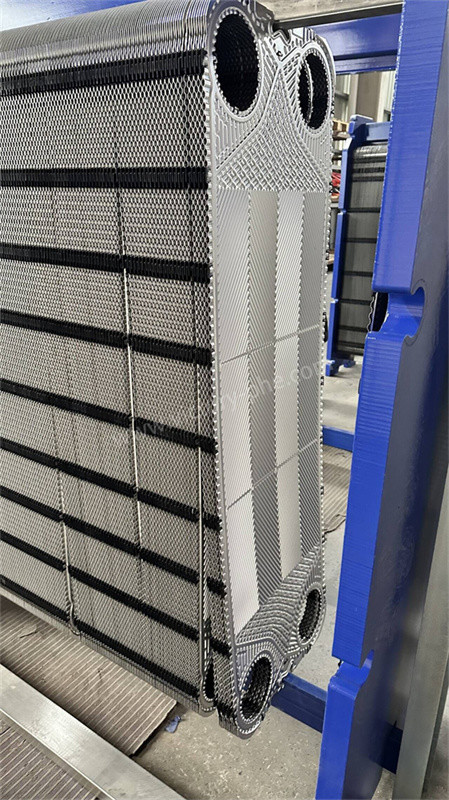

• Пластинчатый теплообменник представляет собой новый тип высокоэффективного теплообменника, изготовленного из сложенных металлических пластин с определенной гофрированной формой.Сжатие пластин (движимые конечные пластинки), фиксированные конечные пластины) и рамы (верхние и нижние руководящие стержни), передняя опора), пластины герметизируются и направляются герметическими прокладками для разделения каналов холодной/горячей жидкости.Холодная/горячая теплообменная среда течет через соответствующие каналы и обменивается теплом с отделенными пластинами. обменять для достижения желаемой температуры пользователя.
• После сборки в пучок пластины образуются распределительная труба и сборная труба для жидкости.После теплообмена холодной/горячей среды, тепло возвращается из соответствующих коллекторных труб для переработки.

Выбор материала пластин для пластинных теплообменников

1. Общая водопроводная водаДля чистой воды обычно выбирают нержавеющую сталь 304. Однако для скважинной воды, речной воды, циркулирующей воды в замкнутом цикле и других сложных средНержавеющая сталь 316 предпочтительнее из-за ее превосходящей коррозионной стойкости по сравнению с 304В случае морской воды, чистый титан (GR1) является предпочтительным выбором из-за высокой концентрации ионов хлорида.Сверхнержавеющая сталь 254SMO может использоваться в средах с содержанием ионов хлорида выше 316.
2. Кислота:Для разбавленной серной кислоты с концентрацией ниже 10% и температурой ниже 50 °C может использоваться нержавеющая сталь 316.254SMOТот же принцип применяется к фосфорной кислоте и соляной кислоте.
3. ПарыВ южных регионах обычно выбирают нержавеющую сталь 316L, поскольку температура пара обычно превышает 120°C.учитывая факторы затрат, некоторые клиенты могут выбрать нержавеющую сталь 304.Следует отметить, что длительное использование нержавеющей стали 304 в высокотемпературных парах может привести к деформации теплообменника пластинки..
4. Масло:Для общего оборудования смазочного масла и гидравлического масла применения, нержавеющая сталь 304 подходит.Нержавеющая сталь 316 рекомендуется.
