Легкая пластина PHE Vicarb Пластина теплообменник уплотнители замена

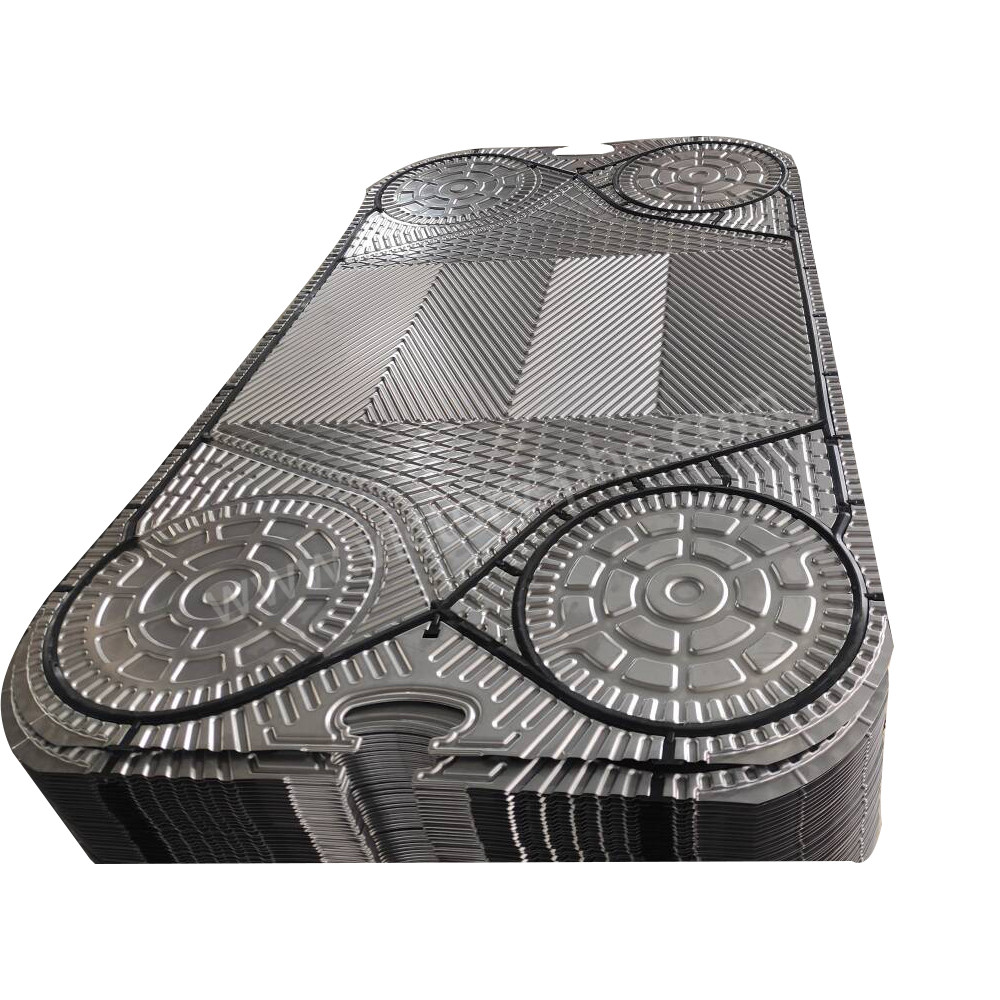

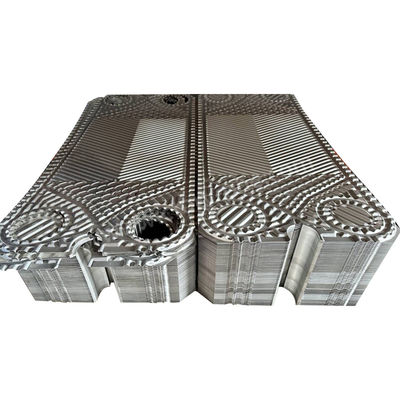

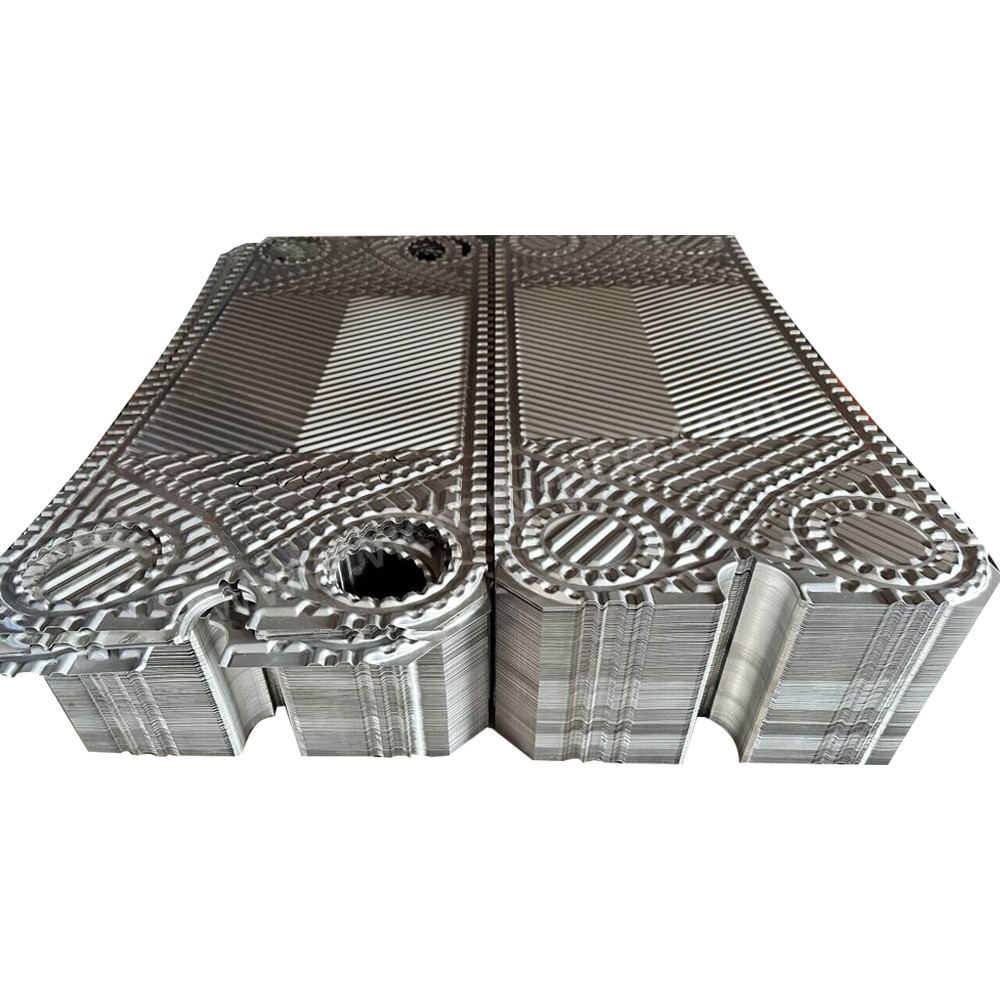

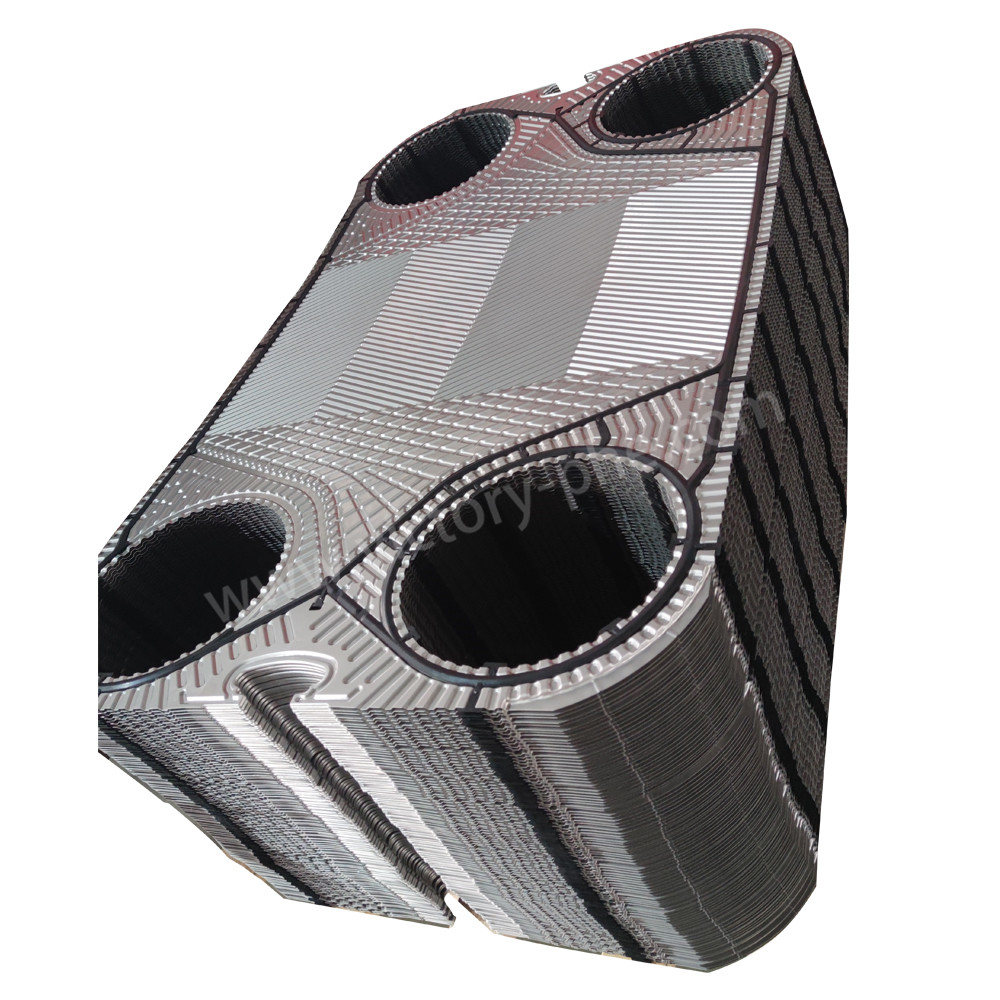

Заменяющие пластины теплообменник прокладки и пластины для Vicarb V4 V8 V18 V28 V40 V60 серии

Пластинчатый теплообменникэто высокоэффективный теплообменник, состоящий из ряда сложенных металлических листов с определенной волнообразной формой.и тепло обменивается через пластиныПластинчатый теплообменник является идеальным оборудованием для теплообмена жидкость-жидкость и жидкость-пары.компактная и легкая конструкцияПри одинаковой потере давления коэффициент теплопередачи в 3-5 раз выше, чем у трубчатых теплообменников.его площадь на полу составляет одну треть от трубчатых теплообменников, и его скорость восстановления тепла может быть более 90%.

1. Коррозионная среда:В тех случаях, когда теплообменник пластин подвергается воздействию коррозионных жидкостей, таких как морская вода, кислотные растворы или химические вещества, необходимы материалы с высокой коррозионной стойкостью.Нержавеющая сталь, титана или никеля (таких как Inconel или Hastelloy) часто используются за их отличные коррозионные свойства.
2. Пищевая и напитковая промышленность:В тех случаях, когда теплообменник входит в контакт с пищевыми продуктами, напитками или фармацевтическими растворами, необходимы материалы, соответствующие санитарным и гигиеническим стандартам.Нержавеющая сталь с гладкой поверхностью, такие как нержавеющая сталь 316L, часто используется за свою коррозионную стойкость и легкость очистки.
3. КВК и общее промышленное использование:Для стандартных HVAC и общепромышленных приложений могут быть подходящими материалы, такие как нержавеющая сталь, углеродистая сталь и некоторые покрытые или покрытые варианты,в зависимости от конкретных условий эксплуатации и бюджетных соображений.
4. Гигиена и очищаемость:В применениях, где очистимость и гигиена являются критическими, предпочтительны гладкие, непорные материалы, такие как нержавеющая сталь.Некоторые теплообменники могут иметь специальную обработку поверхности для повышения очистимости и предотвращения роста бактерий..
5. Мы можем поставлять целый набор пластин теплообменник, пластины, формы, прокладки следующих моделей.

Другие модели:

M3, M6B, M6M, M10B, M10M, M15B, M15M, M15E, M20M, MX25B, MX25M, M30, MA30M, MA30W, MA30S, M10BW, M15BW, AM10, AM20, AM20B, AK20, Clip10, Clip6, Clip8, AM30, MX25, TL3B, TL6B, TL10B, TL10P, TS20M,TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10B, A20B, T20B, T20M, T20P, AX30, AX30B, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500, PR9, T5M, T8M, AS20, A15L, AQUA-80, AQUA-100

В случае, если вы не сможете получить разрешение на использование данного оборудования, вы можете отказаться от его использования в соответствии с настоящим регламентом.A145

GEA: VT04, VT10, VT20, VT20M, VT40, VT40M, VT80, VT80M, VT402, VT405, VT405P, VT405L, AT405, NT50X, NT50T, NT50M, NT100T, NT100M, NT100X, NT150S, NT150L, NT250S, NT250M, NT250L, NT350S, NT350M,NT2 - - -, LWC150S, FA161

Процесс производства:

• Выбор материала:Часто выбирают высококачественные материалы, такие как нержавеющая сталь, титан или никелевые сплавы, из-за их коррозионной стойкости и теплопроводности.

  Резание и формование:Выбранный материал разрезают в определенные формы и размеры с помощью таких методов, как лазерная резка, резка водяным струем или штамповка.

  Вышивка:Пластинки могут быть выгравированы для создания узоров, которые повышают турбулентность и повышают эффективность теплопередачи.

  Очистка и обработка поверхности:Плиты тщательно очищаются, чтобы удалить любые примеси, а затем проходят поверхностную обработку, такую как пассивация или покрытие, чтобы повысить долговечность и производительность.

  Сборка:Плиты собираются в теплообменное устройство, часто с уплотнениями и рамами, чтобы сформировать полный теплообменник.

  Контроль качества:На протяжении всего производственного процесса применяются меры контроля качества для обеспечения соответствия пластинок стандартам производительности и безопасности.

Структурные компоненты теплообменника пластин: пластинки теплообменника, уплотнители, фиксированные сжатые пластинки, передвижные сжатые пластинки, направляющие стержни, зажимательные штыки и гайки, столбы,промежуточные перегородки, и т.д.

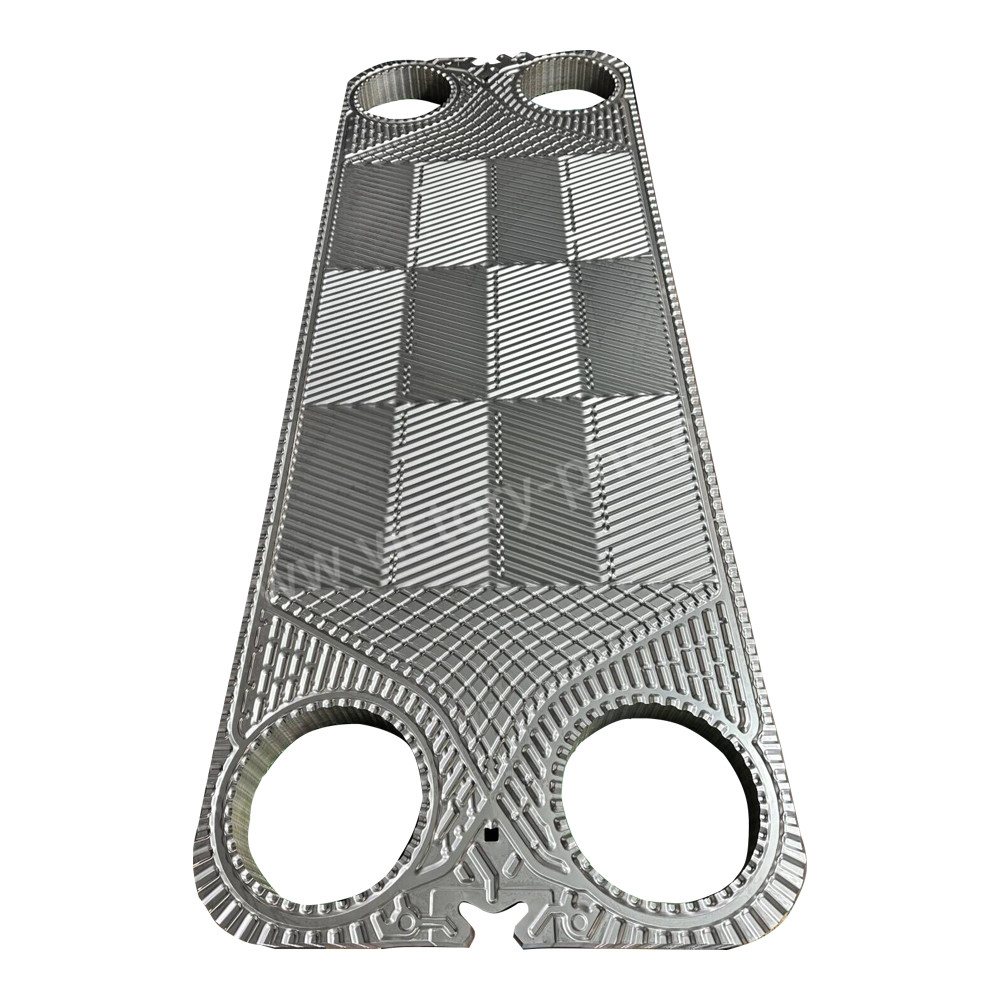

• Пластина теплообменника: металлический листок, сдавленный гофрированными, уплотнительными канавками и угловыми отверстиями, что является важным элементом теплопередачи.увеличивает прочность и жесткость тонких пластин, улучшают несущую способность теплообменника и способствуют турбулентному потоку жидкости на поверхности теплообменника, уменьшая образование осадков и грязи.
• Прокладка: запечатать периферию пластины, чтобы предотвратить утечку жидкости наружу,и запечатать часть угловых отверстий в соответствии с требованиями конструкции, чтобы позволить горячим и холодным жидкостям течь в соответствующих каналах.
• Фиксированная и передвижная сжатия: обычно изготовлены из углеродистой стали или нержавеющей стали,толщина определяется в соответствии с несущей способностью давления, чтобы обеспечить герметичность и равномерное закрепление теплообменных пластинФиксированная компрессионная плита закреплена на переднем конце, а передвижная компрессионная плита используется вместе с ней и может скользить на проводнике для легкой установки.разборка и обслуживание.
• Руководящая стержень:устанавливается на крепляющей пластине и столбе, используется для поддержки и расположения пластины.
• Промежуточная перегородка: пластина, разделяющая пластинчатый теплообменник на две или более секций теплообмена.на одной и той же раме пластинка может быть разделена на две или несколько секцийКогда есть только две жидкости, обменивающиеся теплом, промежуточная перегородка не требуется.
• Застежки и орехи для застежки: равномерно расположены вокруг сжатой пластины, используются для зажима пластинки между фиксированной сжатой пластиной и подвижной сжатой пластиной.
• Столбцы: поддерживает вес теплообменника и интегрирует весь теплообменник.

Вопросы и ответы
1Вопрос: Что насчет условий оплаты?
Ответ: ТТ, Вест Юнион, Paypal, L/C.
2Вопрос: Что насчет торговых условий?
A: FOB, CFR, CIF, EXW и т.д.
3Вопрос: Как будут доставлены товары?
Ответ: По морю, по воздуху, также международным экспресс-перевозом, таким как TNT, DHL, UPS, FedEX, Direct Line и т.д.
4Вопрос: Вы поддерживаете предоставление образца для тестирования?
A: Образцы доступны для проверки качества; Или вы также можете посетить нашу фабрику, чтобы узнать больше о наших продуктах.
5Вопрос: Есть ли послепродажное обслуживание вашей продукции?
Если есть какие-либо проблемы с продуктом, пожалуйста, не стесняйтесь связаться с нами в любое время.
