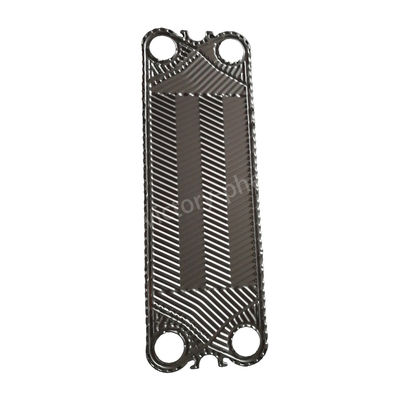

316/0.6 Материал теплообменник Плита экономия места и универсальный выбор для передачи тепла

Описание продукта

M15B M15M Высокий тета теплообменник с уплотнителем для оптимального охлаждения

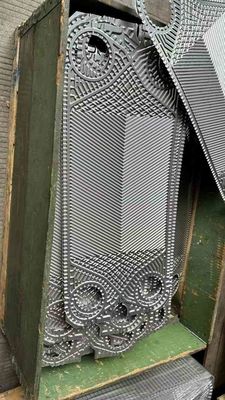

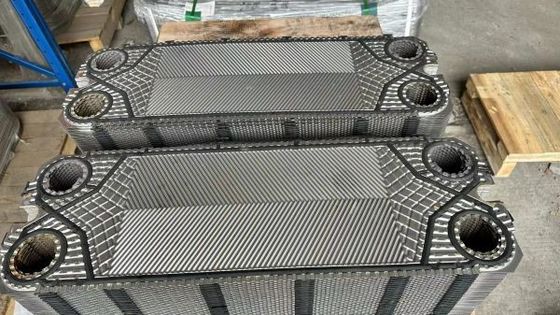

Пластинки теплообменников

Пластина теплообменника, также известная как пластинчатый теплообменник, - это устройство, используемое для передачи тепла между двумя потоками жидкости.Он состоит из серии металлических плит, расположенных таким образом, что позволяет эффективно обмениваться теплом между жидкостями, сохраняя их физически отделенными..

Ключевые компоненты теплообменника включают:

Плиты: Плиты обычно изготавливаются из нержавеющей стали, титана или других материалов, подходящих для применения для передачи тепла.Они спроектированы с конкретными схемами каналов и проходов для облегчения теплообмена.

Сварка: в теплообменниках с уплотненными пластинами пластины запечатываются уплотнениями, чтобы предотвратить утечку жидкости между каналами.Плиты постоянно запечатаны вместе., исключая необходимость в уплотнениях.

Рама и соединения: пластинки складываются вместе и зажимаются в раму, которая обеспечивает поддержку и облегчает соединение входных и выходных портов жидкости.

Продукты в основном подходят для ACCESSEN/ GEA (Kelvion) / APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP и т. д.

Приложения

Конфигурация толщины пластинки теплообменника

• AISI 304 обычно имеет толщину 0,4 или 0,5 мм
• AISI 316 всегда 0,5 и 0,6 мм
• 254 SMO (высокий сплав) обычно 0,6 мм
• Титановые пластины всегда 0,5 и 0,6 мм
• Некоторые имеют более толстые пластины (для применения под высоким давлением)
• Некоторые PHEs имеют 0,4 мм (работа под низким давлением)
• Гастеллой С-276 (сплав никеля) обычно 0,6 мм

Процесс производства:

• Приготовление сырья: В качестве сырья выбираются высококачественные нержавеющая сталь из-за ее превосходной коррозионной стойкости и теплопроводности.Толщина пластины определяется на основе спецификаций продукции и требований к конструкции.
• Резание и выравнивание: Плиты из нержавеющей стали точно разрезаются с помощью станков-инструментов для удовлетворения требований конструкции.
• Печать: Сплошные пластины проходят штамповку с помощью гидравлического пресса для создания специфических рисунков рысиных костей.Точный контроль поддерживается во время процесса штамповки, чтобы предотвратить деформацию или повреждение пластины.
• Обработка поверхности: Плиты подвергаются поверхностной обработке, такой как полировка, пескоструй или покрытие для повышения коррозионной стойкости и теплопередачи.Выбор метода обработки зависит от конкретных требований..
• Сборка и проверка: Пластины смонтированы в соответствии с требованиями конструкции, образуя отсоединяемый теплообменник пластинки с резиновыми уплотнениями прокладки или полностью сварный теплообменник пластинки с помощью аргоновой дуговой сварки.При монтаже обеспечивается плотное приспособление и отсутствие пробеловПосле сборки проводится строгое испытание давления на производительность, и выпускается заводской отчет для проверки соответствия стандартам качества.
•
