Обработка контроля качества для теплообменника пластин
Во время производства теплообменников для плит (PHE) обычно реализуется несколько процессов контроля качества, чтобы обеспечить соответствие производственного процесса требуемым стандартам.Вот некоторые ключевые процессы контроля качества для пластин теплообменников:
Инспекция материалов:Проверьте качество и спецификации материалов, используемых при строительстве теплообменника, таких как пластины, уплотнения и компоненты рамы.
Точность измерений:Проверьте размеры плит, уплотнений и компонентов рамы, чтобы убедиться, что они соответствуют спецификациям конструкции и допущениям.
Проверка сварки:Проводить проверки, чтобы убедиться, что для сборки компонентов теплообменника используются надлежащие методы сварки, проверка на наличие дефектов или прерывов.
Испытание давления:Проводить испытания давления для проверки целостности теплообменника в условиях эксплуатации, чтобы убедиться, что он может выдерживать требуемое давление без утечек.
Испытание эффективности теплопередачи:Оценить эффективность теплопередачи теплообменника путем проведения испытаний производительности, чтобы убедиться, что он соответствует установленным термическим требованиям.
Проверка поверхности:Проверьте поверхность плит и уплотнений, чтобы убедиться, что они отвечают требованиям гладкости для эффективной теплопередачи.
Функциональные испытания:Испытать собранный теплообменник в моделируемых условиях эксплуатации для проверки его производительности, включая скорость потока, температурные различия и падение давления.
Внедряя эти процессы контроля качества на протяжении всего производства теплообменников, производители могут гарантировать, что конечный продукт соответствует стандартам качества, работает эффективно,и обеспечивает надежную производительность теплопередачи.
Описание продукта

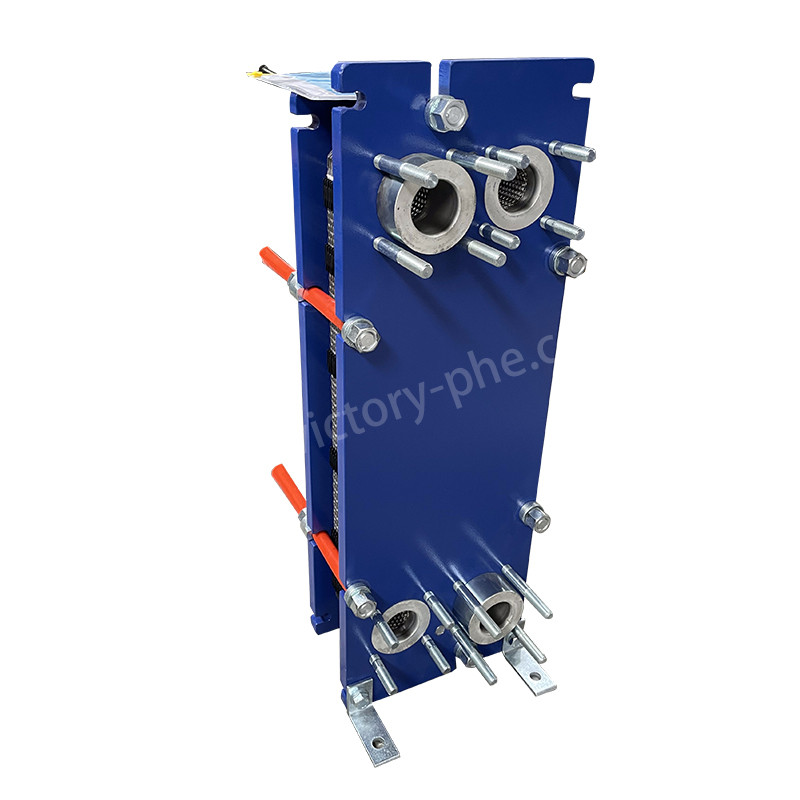

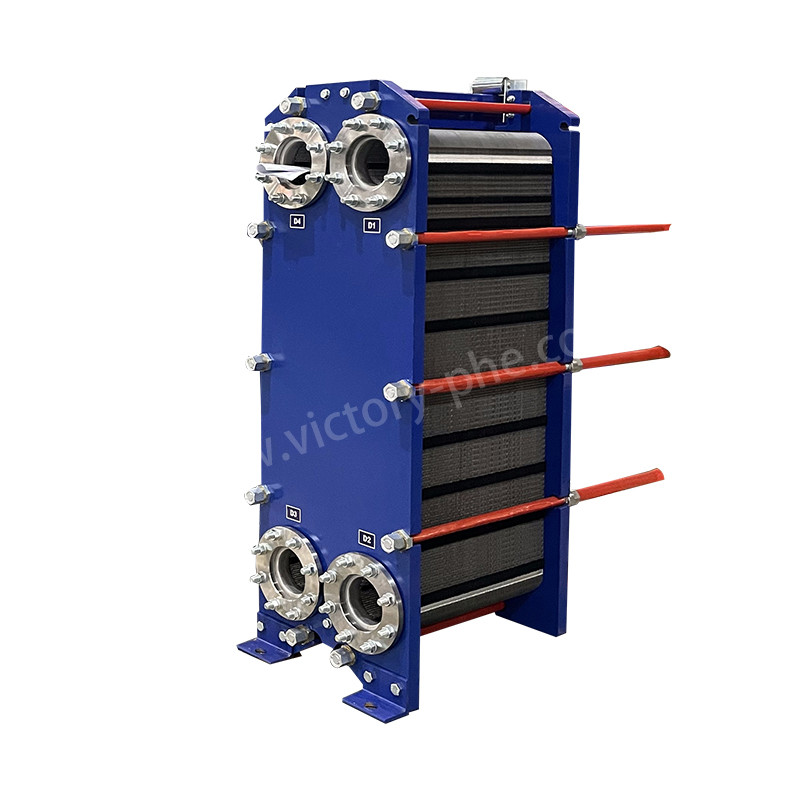

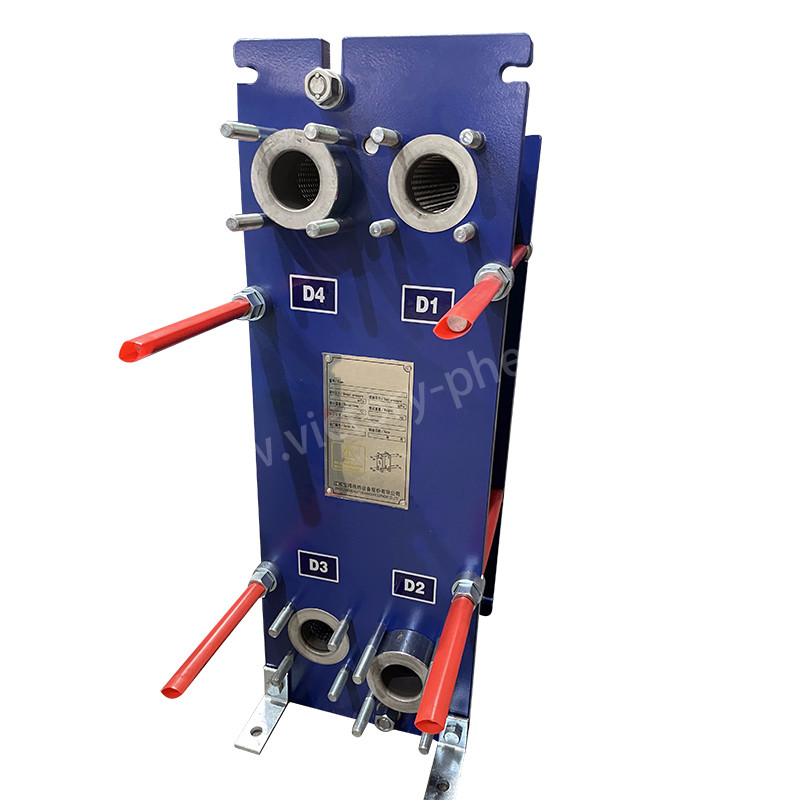

1Пластовый теплообменник - это тип теплообменника, который использует металлические пластины для передачи тепла между двумя жидкостями.слегка разделенные пластины, имеющие очень большие поверхности и проходы для потока жидкости для передачи теплаЖидкости могут течь в противоположном или совместном расположении, что позволяет эффективно передавать тепло.
2Пластинчатые теплообменники широко используются в HVAC, холодильной, химической обработке, пищевой и питьевой промышленности из-за их высокой эффективности передачи тепла, компактного размера,и легкость обслуживанияОни часто предпочтительнее традиционных теплообменников из оболочки и трубки из-за их более низкой стоимости, более высокой скорости передачи тепла и гибкости обработки различных жидкостей.
3Конструкция теплообменников позволяет легко проверять, очищать и обслуживать, что делает их популярным выбором для различных промышленных и коммерческих применений.
| Модель | VH15/VN15/VM15M |
| Толщина плиты | 0.5/0.6 мм |
| Размер отверстия на пластине | 150 мм |
| Максимальная производительность | 380 м3/h |
| Адаптерная труба для большого диаметра | DN150 |
| Рабочее давление | 1.0/1.6MPa |
| Испытательное давление | 1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
ВН15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Параметр продукта теплообменника с уплотненной пластиной |
|
|
Положение |
пластинчатый теплообменник |
|
Бренд |
Победа |
|
Материал пластины |
Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
|
Материал уплотнителя |
NBR HNBR EPDM HEPDM VITON FKM Силикон |
|
Материал рамы |
Окрашенная углеродистая сталь |
|
Цвет рамы |
синий или индивидуальный цвет |
|
Тип соединения |
фланц или нить |
|
Стандарт фланца |
ANSI ASME BS BA JIS DIN GB ISO |
|
Застегивающий болт |
M24 M30 M39 |
|
Конструкторское давление |
максимальная 20 мПа, минимальная 10 МПа |
|
Рабочее давление |
нормальный 12,5 МПа |
|
МОК |
1 комплект |
|
Пакет |
корпус из полистрои |
|
Гарантия |
один год |
|
OEM |
Может сделать замену |
Заявления
Системы HVAC: Пластинчатые теплообменники используются в системах отопления, вентиляции и кондиционирования воздуха для передачи тепла между воздухом здания и циркулирующей водой или хладагентом.
Охлаждение: они используются в коммерческих и промышленных системах охлаждения для процессов охлаждения и теплопередачи.
Обработка продуктов питания и напитков: Пластинчатые теплообменники играют решающую роль в обработке продуктов питания и напитков для пастеризации, нагрева и охлаждения жидкостей, таких как молоко, соки, пиво и вино.
Химическая обработка: они используются в химических производственных процессах для нагрева и охлаждения различных химических веществ и жидкостей.
Вопросы и ответы
В: Продукт поставляется с гарантией?
О: Да, наши продукты поставляются с гарантией на определенный период. Подробная информация о гарантии обычно содержится в упаковке продукта или в руководстве. Если вы столкнетесь с какими-либо проблемами качества во время использования,Пожалуйста, немедленно свяжитесь с нашей службой обслуживания клиентов., и мы предоставим вам необходимое послепродажное обслуживание.
Вопрос: Сколько времени для доставки?
О: Обычно около 15-20 дней после оплаты.
