Описание продукта

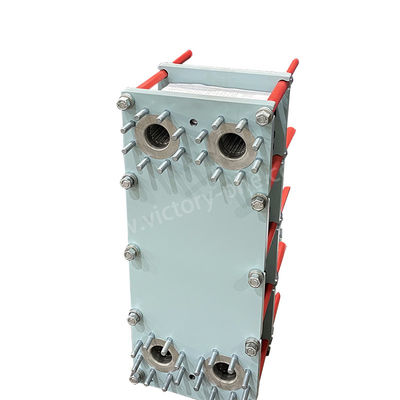

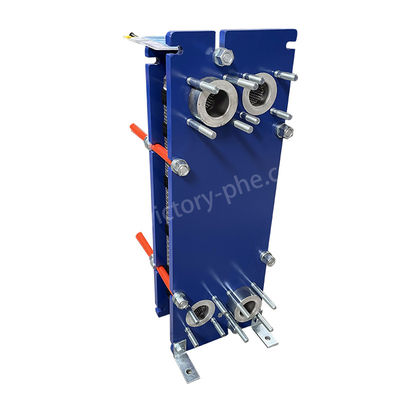

VH05 Теплообменник из нержавеющей стали для HVAC, холодильного и водяного охлаждения
Пластинчатые теплообменники
Пластовые теплообменники имеют широкий спектр применений в различных отраслях из-за их эффективности, компактного дизайна и универсальности.
1Системы ВВК:Пластинчатые теплообменники являются важнейшими компонентами систем отопления, вентиляции и кондиционирования воздуха (ВВК), которые позволяют эффективно обмениваться теплом между различными средами, включая воздух, воду,и хладагентовИх присутствие имеет жизненно важное значение для обеспечения оптимального теплового комфорта и эффективной работы систем HVAC.
2Холодильник:Пластинчатые теплообменники имеют широкое применение в системах охлаждения, выполняя важную роль в охлаждении и облегчая восстановление тепла.Пластинчатые теплообменники широко используются для таких важных процессов, как пастеризация.Их незаменимая функция заключается в поддержании точных температурных условий для обеспечения качества и безопасности различных продуктов питания и напитков.
3Химическая переработка:Пластинчатые теплообменники используются на химических заводах для нагрева, охлаждения, конденсации и испарения различных химических веществ.
4Производство энергии:Пластинчатые теплообменники используются в электростанциях для охлаждения масла для смазки турбин, охлаждения водяных цепей и систем восстановления тепла.
5Морская промышленность:Пластинчатые теплообменники используются в морских приложениях для охлаждения двигателей, генераторов и систем HVAC на судах и морских платформах.
6Фармацевтическая промышленностьПластинчатые теплообменники используются для нагрева, охлаждения и стерилизации в фармацевтическом производстве.
7Нефтяная и газовая промышленность:Пластинчатые теплообменники используются для нагрева и охлаждения нефтеперерабатывающих заводов, нефтехимических заводов и объектов по переработке природного газа.
Это лишь несколько примеров из многих применений, в которых теплообменники для плит играют решающую роль в эффективных процессах теплопередачи.
|
Модель |
DLXU03/DLXM3 |
|
Толщина плиты |
0.5/0.6 мм |
|
Размер отверстия на пластине |
50 мм |
|
Максимальная производительность |
45 м3/h |
|
Адаптерная труба для большого диаметра |
DN50 |
|
Рабочее давление |
1.0/1.6MPa |
|
Испытательное давление |
1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
ВН5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Параметр продукта теплообменника с уплотненной пластиной | |
| Положение | пластинчатый теплообменник |
| Бренд | Победа |
| Материал пластины | Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
| Материал уплотнителя | NBR HNBR EPDM HEPDM VITON FKM Силикон |
| Материал рамы | Окрашенная углеродистая сталь |
| Цвет рамы | синий или индивидуальный цвет |
| Тип соединения | фланц или нить |
| Стандарт фланца | ANSI ASME BS BA JIS DIN GB ISO |
| Застегивающий болт | M24 M30 M39 |
| Конструкторское давление | максимальная 20 мПа, минимальная 10 МПа |
| Рабочее давление | нормальный 12,5 МПа |
| МОК | 1 комплект |
| Пакет | корпус из полистрои |
| Гарантия | один год |
| OEM | Может сделать замену |
|
Материал пластины |
Подходящая жидкость |
|
Нержавеющая сталь (SUS304, 316L и др.) |
Чистая вода, речная вода, съедобная соленая вода, минеральное масло |
|
Титан, Ti-pd |
Соленая вода, морская вода, соленая вода |
|
SMO254 |
Разбавленная серная кислота, Раствор соленой воды, Неорганический водный раствор |
|
Ни. |
Высокая температура, высокая концентрация соды |
|
Гастеллой (C276, C22) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
|
Прокладка основного корпуса |
Рабочая температура (°C) |
Подходящая жидкость |
|
NBR |
-15 ~ +135 |
Вода, морская вода, минеральная соль, соленая вода |
|
EPDM |
-25 ~ +180 |
Горячая вода, пар, кислота, основа |
|
F26 |
-25 ~ +230 |
Кислота, база, жидкость |
|
FTP |
0 ~ +160 |
Концентрированная кислота, База, Масло высокой температуры, Пары |
Пластинчатые теплообменники являются незаменимыми компонентами в системах HVAC и играют важную роль в передаче тепла между различными жидкостями, такими как воздух и вода.Вот краткое описание того, как они работают в системе HVAC:
1Передача тепла:Пластиновый теплообменник состоит из отдельных каналов для горячей и холодной жидкости, что позволяет передавать тепло из горячей жидкости в холодную жидкость через металлические пластины.
2Эффективная теплопередача:Тонкие пластины теплообменника имеют большие поверхности, обеспечивающие эффективный теплообмен между жидкостями.
3Непрерывный поток:По каналам, созданным пластинами, постоянно протекают жидкости, что способствует быстрой и эффективной передаче тепла.
4Контроль температуры:Пластинчатый теплообменник активно регулирует температуру воздуха, циркулирующего через систему HVAC, гарантируя соответствующее отопление или охлаждение для достижения желаемого уровня комфорта.
Подводя итог, пластинчатые теплообменники являются жизненно важными компонентами систем HVAC, повышая их эффективность и способствуя оптимальному тепловому комфорту в различных условиях, включая жилые, коммерческие и другие.,и промышленных зданий.
