Описание продукта

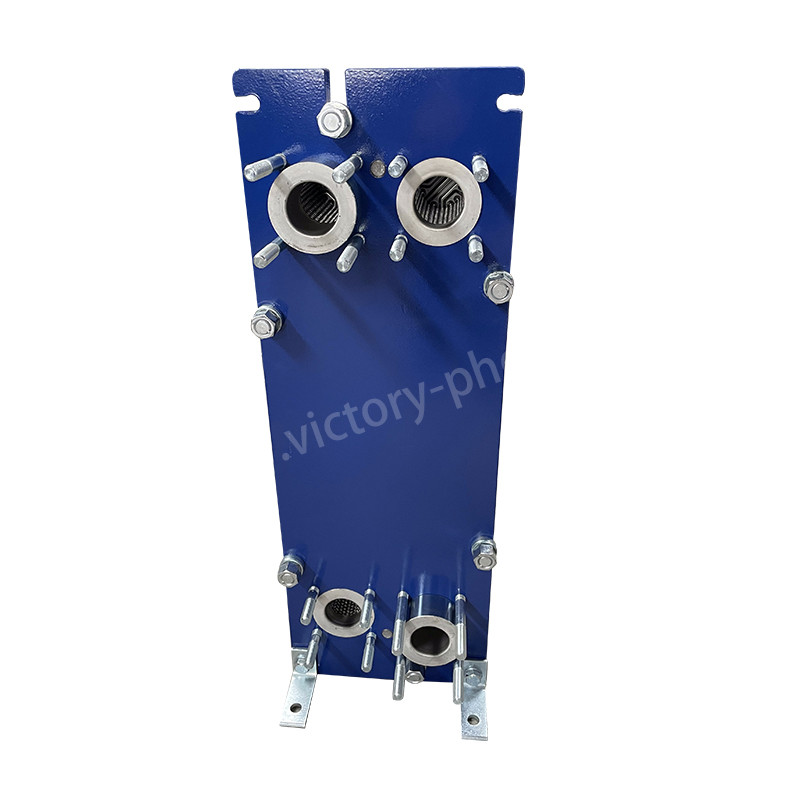

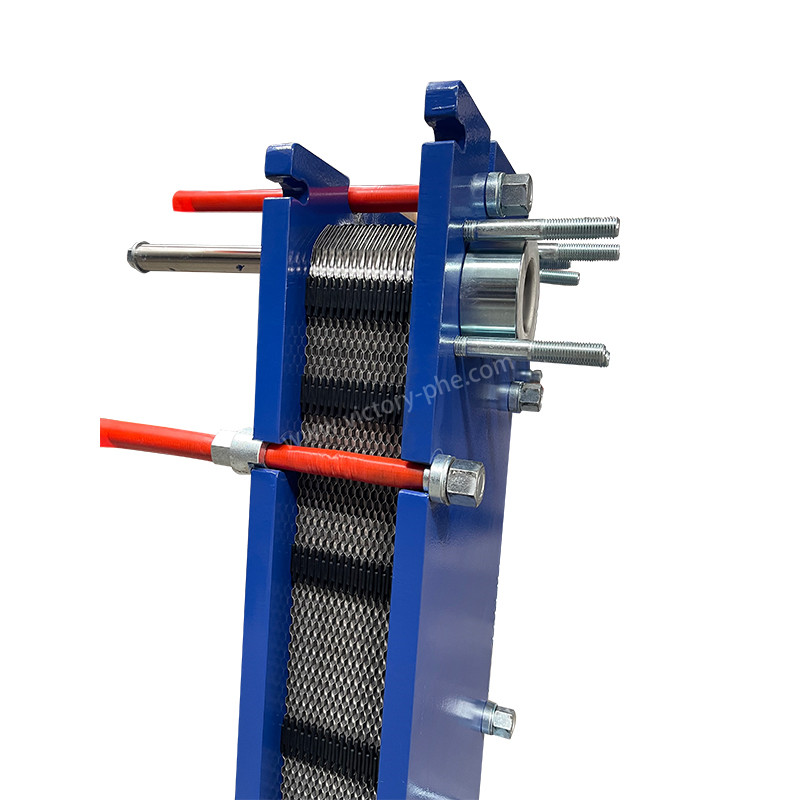

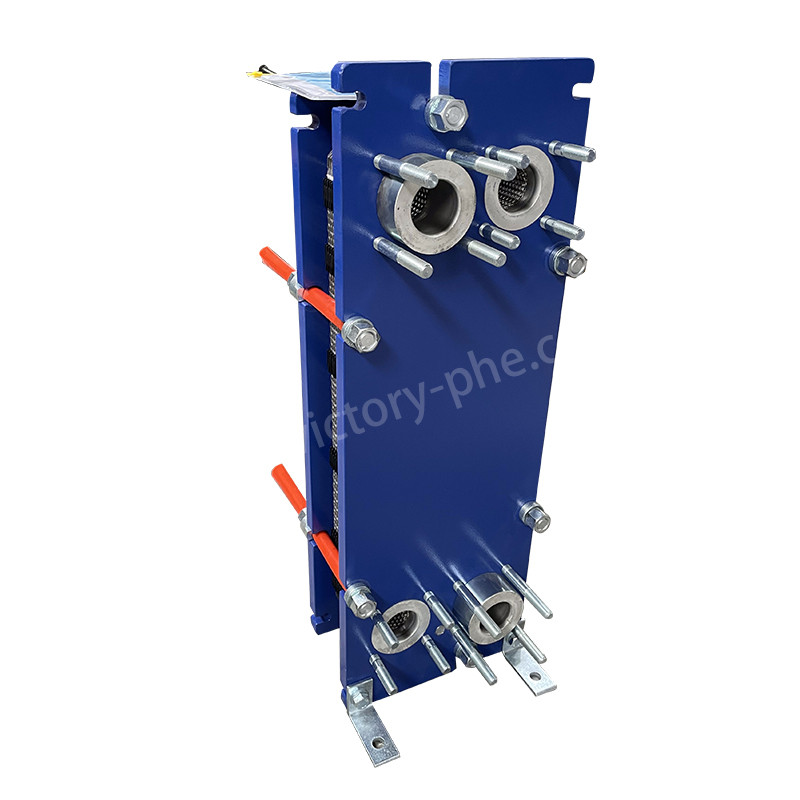

VH05 Нержавеющая сталь с уплотненной пластиной теплообменник для систем HVAC, охлаждения и охлаждения воды теплопередача
Пластинчатые теплообменники
Пластовые теплообменники имеют широкий спектр применений в различных отраслях из-за их эффективности, компактного дизайна и универсальности.
1Системы ВВК:Пластинчатые теплообменники играют решающую роль в системах отопления, вентиляции и кондиционирования воздуха (ВВК), облегчая эффективную передачу тепла между различными средами, такими как потоки воздуха,вода, или хладагентов.
2Холодильник:Пластинчатые теплообменники широко используются в системах охлаждения для целей охлаждения, а также для отопления.Пластинчатые теплообменники используются для ряда процессов, включая пастеризацию.Они играют решающую роль в поддержании желаемых температурных условий для различных продуктов питания и напитков.
3Химическая переработка:Пластинчатые теплообменники используются на химических заводах для нагрева, охлаждения, конденсации и испарения различных химических веществ.
4Производство энергии:Пластинчатые теплообменники используются в электростанциях для охлаждения масла для смазки турбин, охлаждения водяных цепей и систем восстановления тепла.
5Морская промышленность:Пластинчатые теплообменники используются в морских приложениях для охлаждения двигателей, генераторов и систем HVAC на судах и морских платформах.
6Фармацевтическая промышленностьПластинчатые теплообменники используются для нагрева, охлаждения и стерилизации в фармацевтическом производстве.
7Нефтяная и газовая промышленность:Пластинчатые теплообменники используются для нагрева и охлаждения нефтеперерабатывающих заводов, нефтехимических заводов и объектов по переработке природного газа.
Это лишь несколько примеров из многих применений, в которых теплообменники для плит играют решающую роль в эффективных процессах теплопередачи.
|
Модель |
DLXU03/DLXM3 |
|
Толщина плиты |
0.5/0.6 мм |
|
Размер отверстия на пластине |
50 мм |
|
Максимальная производительность |
45 м3/h |
|
Адаптерная труба для большого диаметра |
DN50 |
|
Рабочее давление |
1.0/1.6MPa |
|
Испытательное давление |
1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
ВН5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Параметр продукта теплообменника с уплотненной пластиной | |
| Положение | пластинчатый теплообменник |
| Бренд | Победа |
| Материал пластины | Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
| Материал уплотнителя | NBR HNBR EPDM HEPDM VITON FKM Силикон |
| Материал рамы | Окрашенная углеродистая сталь |
| Цвет рамы | синий или индивидуальный цвет |
| Тип соединения | фланц или нить |
| Стандарт фланца | ANSI ASME BS BA JIS DIN GB ISO |
| Застегивающий болт | M24 M30 M39 |
| Конструкторское давление | максимальная 20 мПа, минимальная 10 МПа |
| Рабочее давление | нормальный 12,5 МПа |
| МОК | 1 комплект |
| Пакет | корпус из полистрои |
| Гарантия | один год |
| OEM | Может сделать замену |
|
Материал пластины |
Подходящая жидкость |
|
Нержавеющая сталь (SUS304, 316L и др.) |
Чистая вода, речная вода, съедобная соленая вода, минеральное масло |
|
Титан, Ti-pd |
Соленая вода, морская вода, соленая вода |
|
SMO254 |
Разбавленная серная кислота, Раствор соленой воды, Неорганический водный раствор |
|
Ни. |
Высокая температура, высокая концентрация соды |
|
Гастеллой (C276, C22) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
|
Прокладка основного корпуса |
Рабочая температура (°C) |
Подходящая жидкость |
|
NBR |
-15 ~ +135 |
Вода, морская вода, минеральная соль, соленая вода |
|
EPDM |
-25 ~ +180 |
Горячая вода, пар, кислота, основа |
|
F26 |
-25 ~ +230 |
Кислота, база, жидкость |
|
FTP |
0 ~ +160 |
Концентрированная кислота, База, Масло высокой температуры, Пары |
Пластинчатые теплообменники являются важнейшими компонентами в системах HVAC, отвечающими за передачу тепла между жидкостями, такими как вода и воздух.
1Передача тепла:Теплообменник для пластин имеет отдельные каналы для горячей и холодной жидкости, что позволяет тепло передавать от горячей жидкости к холодной жидкости через металлические пластины.
2Эффективная теплопередача:Тонкие пластины с большой поверхностью в теплообменнике позволяют эффективно обмениваться теплом между жидкостями.
3Непрерывный поток:По каналам, образованным пластинами, протекают жидкости, что облегчает быструю и эффективную передачу тепла.
4Контроль температуры:Пластинчатый теплообменник помогает регулировать температуру воздуха, пропускаемого через систему HVAC, обеспечивая соответствующее отопление или охлаждение для желаемого уровня комфорта.
В заключение можно сказать, что теплообменники из плит имеют жизненно важное значение для систем HVAC, повышая их эффективность и способствуя оптимальному тепловому комфорту в различных условиях, включая жилые, коммерческие,и промышленных зданий.
