Описание продукта

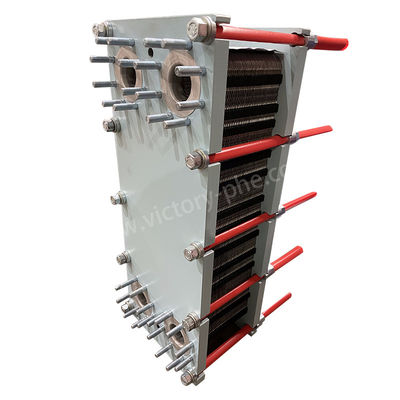

Теплообменник для очистки воды из нержавеющей стали для промышленного охлаждения
Пластинчатые теплообменники
Пластинчатый теплообменник представляет собой высокоэффективное устройство, состоящее из серии металлических пластин, расположенных в наложенной конфигурации, каждая из которых имеет определенные волнистые покрытия.Эти пластины образуют узкие прямоугольные каналыПластинчатые теплообменники превосходят в операциях теплообмена жидкостью-жидкостью и жидкостью-паром.
Они предлагают множество преимуществ, в том числе исключительную эффективность теплопередачи, минимальные тепловые потери, компактный и легкий дизайн, небольшой отпечаток, универсальность и длительный срок службы.По сравнению с традиционными теплообменниками труб, пластинчатые теплообменники могут достичь значительно более высоких коэффициентов теплопередачи, занимая лишь часть пространства.
Отличительная компоновка теплообменников для плит способствует эффективной передаче тепла при минимизации падения давления.повышение возможностей теплопередачиВ результате пластинчатые теплообменники пользуются предпочтением в различных отраслях для таких задач, как нагрев, охлаждение и восстановление тепла.
|
Модель |
DLXU03/DLXM3 |
|
Толщина пластины |
0.5/0.6 мм |
|
Размер отверстия на пластине |
50 мм |
|
Максимальная производительность |
45 м3/h |
|
Адаптерная труба для большого диаметра |
DN50 |
|
Рабочее давление |
1.0/1.6MPa |
|
Испытательное давление |
1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
ВН5 |
45 |
211 |
N*(2.0+X) |
1390 |
В зависимости от конструкции теплообменники пластин можно классифицировать на четыре основных типа:
Сплошные теплообменники из плит, также называемые съемными теплообменниками, оснащены серией съемных металлических плит, запечатанных уплотнениями.Они подходят для применения с более низкими показателями потока и значительными колебаниями температуры.
Сварные теплообменники из пластиниспользуют металлические пластины, сварные непосредственно друг с другом, чтобы создать плотно запечатанную поверхность для передачи тепла.
Спиральные теплообменникииспользуют пару спиралевидных металлических плит для создания нескольких каналов для разделения жидкости и теплообмена.
Теплообменники для плит и рамок, также известные как теплообменники из соломин, состоят из гофрированных металлических плит, сложенных вместе и заключенных в рамку.позволяет эффективно передавать тепло.
| Параметр продукта теплообменника с уплотненной пластиной | |
| Положение | пластинчатый теплообменник |
| Бренд | Победа |
| Материал пластины | Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
| Материал уплотнителя | NBR HNBR EPDM HEPDM VITON FKM Силикон |
| Материал рамы | Окрашенная углеродистая сталь |
| Цвет рамы | синий или индивидуальный цвет |
| Тип соединения | фланц или нить |
| Стандарт фланца | ANSI ASME BS BA JIS DIN GB ISO |
| Застегивающий болт | M24 M30 M39 |
| Конструкторское давление | максимальная 20 мПа, минимальная 10 МПа |
| Рабочее давление | нормальный 12,5 МПа |
| МОК | 1 комплект |
| Пакет | корпус из полистрои |
| Гарантия | один год |
| OEM | Может сделать замену |
|
Материал пластины |
Подходящая жидкость |
|
Нержавеющая сталь (SUS304, 316L и др.) |
Чистая вода, речная вода, съедобная соленая вода, минеральное масло |
|
Титан, Ti-pd |
Соленая вода, морская вода, соленая вода |
|
SMO254 |
Разбавленная серная кислота, Раствор соленой воды, Неорганический водный раствор |
|
Ни. |
Высокая температура, высокая концентрация соды |
|
Гастеллой (C276, C22) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
|
Прокладка основного корпуса |
Рабочая температура (°C) |
Подходящая жидкость |
|
NBR |
-15 ~ +135 |
Вода, морская вода, минеральная соль, соленая вода |
|
EPDM |
-25 ~ +180 |
Горячая вода, пар, кислота, основа |
|
F26 |
-25 ~ +230 |
Кислота, база, жидкость |
|
FTP |
0 ~ +160 |
Концентрированная кислота, База, Масло высокой температуры, Пары |
Приложения для теплообменников на пластинах:
