Описание продукта

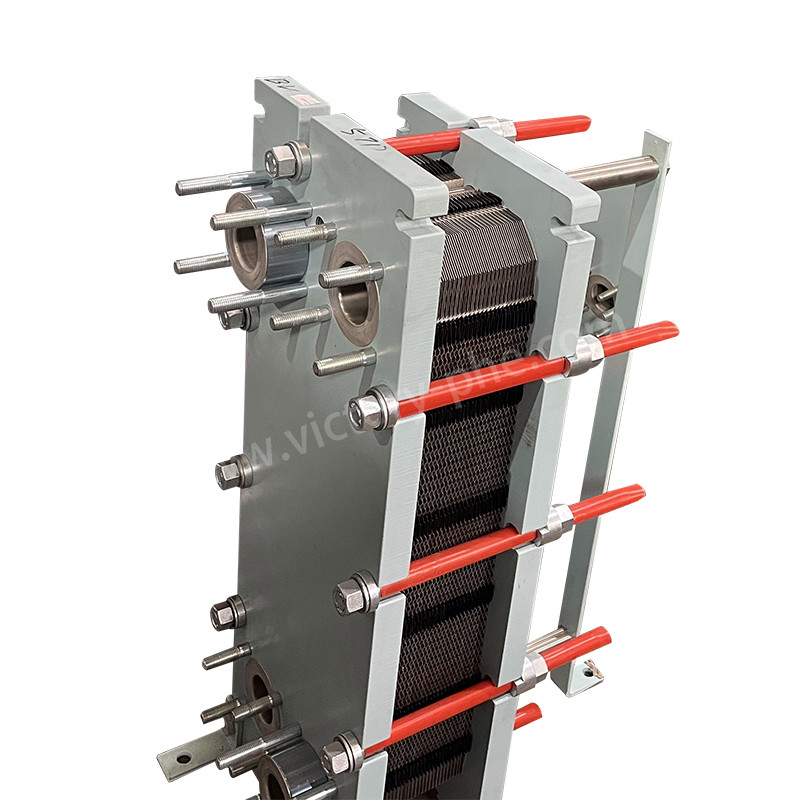

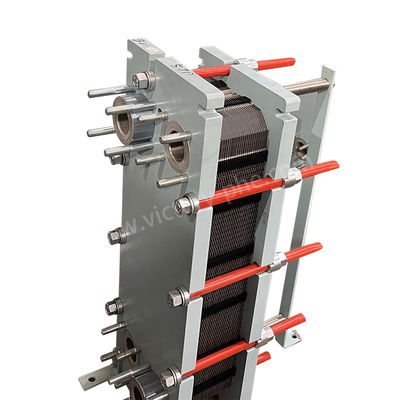

Теплообменник для очистки воды из нержавеющей стали для промышленного охлаждения
Пластинчатые теплообменники
Пластинчатый теплообменник состоит из серии металлических пластин, сложенных вместе, каждая из которых имеет определенные волнистые покрытия.облегчение теплообмена между жидкостями, особенно в применении для преобразования жидкости в жидкость и жидкости в пар.
Пластовые теплообменники предлагают множество преимуществ, включая исключительную эффективность теплопередачи, минимальные тепловые потери, компактную и легкую конструкцию, небольшой отпечаток, универсальность,и длительный срок службыПо сравнению с традиционными трубными теплообменниками они достигают более высоких коэффициентов теплопередачи, занимая при этом меньше места.
Уникальная конструкция теплообменников для плит способствует эффективной передаче тепла при минимизации падения давления..В результате пластинчатые теплообменники широко используются в различных отраслях промышленности для различных операций нагрева, охлаждения и восстановления тепла.
|
Модель |
DLXU03/DLXM3 |
|
Толщина пластины |
0.5/0.6 мм |
|
Размер отверстия на пластине |
50 мм |
|
Максимальная производительность |
45 м3/h |
|
Адаптерная труба для большого диаметра |
DN50 |
|
Рабочее давление |
1.0/1.6MPa |
|
Испытательное давление |
1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
ВН5 |
45 |
211 |
N*(2.0+X) |
1390 |
В зависимости от конструкции теплообменники пластин можно классифицировать на четыре основных типа:
Сплошные теплообменники из плит, также известные как съемные теплообменники пластин, состоят из съемных металлических пластин, запечатанных уплотнениями,что делает их подходящими для применения с более низкими показателями потока и значительными колебаниями температуры.
Сварные теплообменники из пластинОни имеют металлические пластины, сварные непосредственно друг с другом, чтобы сформировать плотно запечатанную поверхность теплопередачи, что делает их идеальными для условий высокого давления и высокой температуры.
Спиральные теплообменникииспользовать пару спиралевидных металлических плит для создания нескольких каналов для разделения жидкости и теплообмена.
Теплообменники для плит и рамок, или теплообменники из соломенного роста, состоят из гофрированных металлических плит, наложенных в рамку.
| Параметр продукта теплообменника с уплотненной пластиной | |
| Положение | пластинчатый теплообменник |
| Бренд | Победа |
| Материал пластины | Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
| Материал уплотнителя | NBR HNBR EPDM HEPDM VITON FKM Силикон |
| Материал рамы | Окрашенная углеродистая сталь |
| Цвет рамы | синий или индивидуальный цвет |
| Тип соединения | фланц или нить |
| Стандарт фланца | ANSI ASME BS BA JIS DIN GB ISO |
| Застегивающий болт | M24 M30 M39 |
| Конструкторское давление | максимальная 20 мПа, минимальная 10 МПа |
| Рабочее давление | нормальный 12,5 МПа |
| МОК | 1 комплект |
| Пакет | корпус из полистрои |
| Гарантия | один год |
| OEM | Может сделать замену |
|
Материал пластины |
Подходящая жидкость |
|
Нержавеющая сталь (SUS304, 316L и др.) |
Чистая вода, речная вода, съедобная соленая вода, минеральное масло |
|
Титан, Ti-pd |
Соленая вода, морская вода, соленая вода |
|
SMO254 |
Разбавленная серная кислота, Раствор соленой воды, Неорганический водный раствор |
|
Ни. |
Высокая температура, высокая концентрация соды |
|
Гастеллой (C276, C22) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
|
Прокладка основного корпуса |
Рабочая температура (°C) |
Подходящая жидкость |
|
NBR |
-15 ~ +135 |
Вода, морская вода, минеральная соль, соленая вода |
|
EPDM |
-25 ~ +180 |
Горячая вода, пар, кислота, основа |
|
F26 |
-25 ~ +230 |
Кислота, база, жидкость |
|
FTP |
0 ~ +160 |
Концентрированная кислота, База, Масло высокой температуры, Пары |
Пластинчатые теплообменники имеют разностороннее применение в различных отраслях промышленности:
1. Солнечная энергетикаОни имеют решающее значение для эффективного использования солнечной энергии через коллекторы, позволяя передавать тепло между солнечной жидкостью и рабочей жидкостью для оптимального преобразования энергии.
2Химическая промышленность: Неотъемлемая часть различных химических процессов, включая восстановление тепла, охлаждение продукта и управление температурой реакции, обеспечивая эффективную работу реакторов и дистилляционных установок.
3. Сталелитейная промышленность: Необходимо для охлаждения и смазки критически важного оборудования, такого как прокатные мельницы, высокие печи и резервуары для тушения, поддержания оптимальной температуры и продления срока службы оборудования.
4Металлургическая промышленность: Используется для нагрева и охлаждения процессов в алюминиевой переработке, обеспечивая точное регулирование температуры и эффективное использование энергии на протяжении всего производства.
5. Машиностроение: используется для охлаждения огнетушащих жидкостей и смазочных материалов в промышленном оборудовании, обеспечивая постоянную производительность и продлевая срок службы машин.
6Пищевая промышленность: жизненно важно для стерилизации, пастеризации и охлаждения на пищевых заводах, обеспечивая безопасность, качество и срок годности продукции.
7Текстильная промышленность: способствовать процессам восстановления тепла и охлаждения, оптимизации энергоэффективности и сокращению воздействия на окружающую среду путем переработки отработанного тепла.
8Бумажная промышленность: Необходимо для охлаждения и восстановления тепла при производстве бумаги, обеспечивая эффективную работу при одновременном минимизации потребления энергии и воздействия на окружающую среду.
9. Нагрев: Используется для передачи тепла из отработанного тепла электростанций в жилые и коммерческие здания, обеспечивая эффективные и устойчивые решения для городских сообществ.
10Нефтяная и жировая промышленность: используется для точного контроля температуры во время переработки нефти, включая процессы рафинирования, фракционирования и упаковки.
11Энергетическая промышленность: Решающее значение для систем охлаждения в электростанциях, включая конденсаторы, смазку турбин и охлаждение вспомогательного оборудования, обеспечивающих эффективную и надежную работу.
12. Морские приложения: Используется для систем охлаждения морских судов, обеспечивающих надежную производительность и эффективную работу в морской среде.
13. Морская вода Аквакультура: способствовать нагреву морской воды в инкубаторах, обеспечению оптимальной температуры для выращивания рыбы и моллюсков, повышение общей эффективности производства.
14. Прочие отрасли: Широко используется в фармацевтических, нефтяных, керамических, стеклянных, цементных и геотермальных приложениях, способствующих эффективной теплопередаче, оптимизации процессов и экологической устойчивости.
