Описание продукта

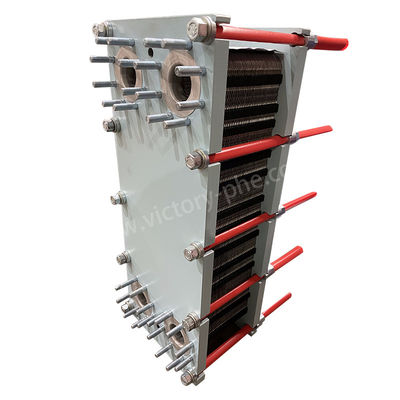

Теплообменник для очистки воды из нержавеющей стали для промышленного охлаждения
Пластинчатые теплообменники
Пластинчатый теплообменник состоит из серии металлических пластин, сложенных друг на друга, каждая из которых имеет определенные волнистые покрытия.обеспечивающий эффективный теплообмен между жидкостями, особенно в применении для преобразования жидкости в жидкость и жидкости в пар.
Пластовые теплообменники предлагают множество преимуществ, включая исключительную эффективность теплопередачи, минимальные тепловые потери, компактный и легкий дизайн, небольшой отпечаток, универсальность,и длительный срок службыПо сравнению с традиционными трубными теплообменниками они достигают более высоких коэффициентов теплопередачи, занимая при этом меньше места.
Отличительная конструкция теплообменников для плит способствует эффективной передаче тепла при минимизации падения давления.повышение возможностей теплопередачиСледовательно, пластинчатые теплообменники широко используются в различных отраслях промышленности для различных процессов нагрева, охлаждения и восстановления тепла.
|
Модель |
DLXU03/DLXM3 |
|
Толщина пластины |
0.5/0.6 мм |
|
Размер отверстия на пластине |
50 мм |
|
Максимальная производительность |
45 м3/h |
|
Адаптерная труба для большого диаметра |
DN50 |
|
Рабочее давление |
1.0/1.6MPa |
|
Испытательное давление |
1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
ВН5 |
45 |
211 |
N*(2.0+X) |
1390 |
В зависимости от конструкции теплообменники пластин можно классифицировать на четыре основных типа:
Сплошные теплообменники из плит, также называемые съемными теплообменниками, состоят из съемных металлических плит, запечатанных прокладками.Они подходят для применения с более низкими показателями потока и значительными колебаниями температуры.
Сварные теплообменники из пластинОни изготовлены из металлических плит, сварных непосредственно друг с другом, чтобы создать плотно закрытую поверхность для передачи тепла.
Спиральные теплообменникииспользовать пару спиралевидных металлических плит для создания нескольких каналов для разделения жидкости и теплообмена.
Теплообменники для плит и рамок, также известные как теплообменники для соломенных пчел, состоят из гофрированных металлических плит, наложенных в рамку.
| Параметр продукта теплообменника с уплотненной пластиной | |
| Положение | пластинчатый теплообменник |
| Бренд | Победа |
| Материал пластины | Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
| Материал уплотнителя | NBR HNBR EPDM HEPDM VITON FKM Силикон |
| Материал рамы | Окрашенная углеродистая сталь |
| Цвет рамы | синий или индивидуальный цвет |
| Тип соединения | фланц или нить |
| Стандарт фланца | ANSI ASME BS BA JIS DIN GB ISO |
| Застегивающий болт | M24 M30 M39 |
| Конструкторское давление | максимальная 20 мПа, минимальная 10 МПа |
| Рабочее давление | нормальный 12,5 МПа |
| МОК | 1 комплект |
| Пакет | корпус из полистрои |
| Гарантия | один год |
| OEM | Может сделать замену |
|
Материал пластины |
Подходящая жидкость |
|
Нержавеющая сталь (SUS304, 316L и др.) |
Чистая вода, речная вода, съедобная соленая вода, минеральное масло |
|
Титан, Ti-pd |
Соленая вода, морская вода, соленая вода |
|
SMO254 |
Разбавленная серная кислота, Раствор соленой воды, Неорганический водный раствор |
|
Ни. |
Высокая температура, высокая концентрация соды |
|
Гастеллой (C276, C22) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
|
Прокладка основного корпуса |
Рабочая температура (°C) |
Подходящая жидкость |
|
NBR |
-15 ~ +135 |
Вода, морская вода, минеральная соль, соленая вода |
|
EPDM |
-25 ~ +180 |
Горячая вода, пар, кислота, основа |
|
F26 |
-25 ~ +230 |
Кислота, база, жидкость |
|
FTP |
0 ~ +160 |
Концентрированная кислота, База, Масло высокой температуры, Пары |
Пластинчатые теплообменники широко используются в различных отраслях промышленности:
1. Солнечная энергетикаОни необходимы для эффективного использования солнечной энергии через коллекторы, облегчая передачу тепла между солнечной жидкостью и рабочей жидкостью для достижения оптимального преобразования энергии.
2Химическая промышленность: Они являются неотъемлемой частью различных химических процессов, включая восстановление тепла, охлаждение продукта и контроль температуры реакции, обеспечивая эффективную работу реакторов и дистилляционных установок.
3Сталелитейная промышленность: Пластовые теплообменники имеют решающее значение для охлаждения и смазки критически важного оборудования, такого как прокатные станции, высокие печи и резервуары для тушения;тем самым поддерживая оптимальные температуры и продлевая срок службы оборудования.
4Металлургическая промышленность: Они используются в процессах нагрева и охлаждения в алюминиевой переработке, обеспечивая точное регулирование температуры и эффективное использование энергии на протяжении всего производства.
5. Машиностроение: Эти обменники используются для охлаждения охлаждающих жидкостей и смазочных материалов в промышленном оборудовании, обеспечивая постоянную производительность и продлевая срок службы машин.
6Пищевая промышленность: Пластинчатые теплообменники играют жизненно важную роль в процессах стерилизации, пастеризации и охлаждения на пищевых заводах, обеспечивая безопасность, качество и срок годности продукции.
7Текстильная промышленность: Они способствуют процессам восстановления тепла и охлаждения, оптимизации энергоэффективности и снижению воздействия на окружающую среду путем переработки отработанного тепла.
8Бумажная промышленность: Пластинчатые теплообменники имеют важное значение для охлаждения и восстановления тепла при производстве бумаги, обеспечивая эффективную работу при одновременном минимизации потребления энергии и воздействия на окружающую среду.
9. Нагрев: Они используются для передачи тепла от отработанного тепла электростанций в жилые и коммерческие здания, обеспечивая эффективные и устойчивые решения по отоплению городских сообществ.
10Нефтяная и жировая промышленность: Пластовые теплообменники используются для точного контроля температуры во время обработки нефти, включая процессы рафинирования, фракционирования и упаковки.
11Энергетическая промышленность: Они имеют решающее значение для систем охлаждения в электростанциях, включая конденсаторы, смазку турбин и охлаждение вспомогательного оборудования, обеспечивая эффективную и надежную работу.
12. Морские приложения: Пластинчатые теплообменники используются для систем охлаждения морских судов, обеспечивающих надежную производительность и эффективную работу в морской среде.
13. Морская вода Аквакультура: Они способствуют нагреву морской воды в инкубаторах, обеспечивая оптимальные температуры для выращивания рыбы и моллюсков, тем самым повышая общую эффективность производства.
14. Прочие отрасли: Пластовые теплообменники широко используются в фармацевтических, нефтяных, керамических, стеклянных, цементных и геотермальных отраслях, способствуя эффективной передаче тепла, оптимизации процессов,и экологической устойчивости.
