Описание продукта

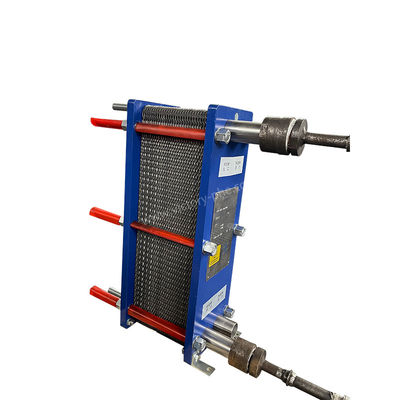

Теплообменник для очистки воды из нержавеющей стали для промышленного охлаждения
Пластинчатые теплообменники
Пластинчатый теплообменник состоит из серии металлических пластин, расположенных вместе, каждая из которых имеет определенные волнистые покрытия.облегчение эффективного теплообмена между жидкостями, особенно в применении для преобразования жидкости в жидкость и жидкости в пар.
Пластовые теплообменники предлагают множество преимуществ, включая исключительную эффективность теплопередачи, минимальные тепловые потери, компактный и легкий дизайн, небольшой отпечаток, универсальность,и длительный срок службыПо сравнению с традиционными трубными теплообменниками они достигают более высоких коэффициентов теплопередачи, занимая меньше места.
Уникальная конструкция теплообменников для плит способствует эффективной передаче тепла при минимизации падения давления..В результате пластинчатые теплообменники широко используются в различных отраслях промышленности для различных операций нагрева, охлаждения и восстановления тепла.
|
Модель |
DLXU03/DLXM3 |
|
Толщина пластины |
0.5/0.6 мм |
|
Размер отверстия на пластине |
50 мм |
|
Максимальная производительность |
45 м3/h |
|
Адаптерная труба для большого диаметра |
DN50 |
|
Рабочее давление |
1.0/1.6MPa |
|
Испытательное давление |
1.3/2.1Мпа |
|
Модель |
Стандартный максимальный поток m3/h |
Максимальное количество собранных деталей N |
Размер зажима А. |
Максимальная длина L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
ВН5 |
45 |
211 |
N*(2.0+X) |
1390 |
В зависимости от конструкции теплообменники пластин можно классифицировать на четыре основных типа:
Сплошные теплообменники из плит, также называемые съемными теплообменниками, состоят из металлических плит, запечатанных уплотнениями, подходящих для применения с более низкими показателями потока и значительными колебаниями температуры.
Сварные теплообменники из пластинизготавливаются путем сварки металлических плит непосредственно друг с другом, образуя плотно запечатанную поверхность теплопередачи, идеально подходящую для среды высокого давления и высокой температуры.
Спиральные теплообменникииспользовать пару спиралевидных металлических плит для создания нескольких каналов для разделения жидкости и теплообмена.
Теплообменники для плит и рамок, также известные как теплообменники для соломенных пчел, состоят из гофрированных металлических плит, наложенных в рамку.
| Параметр продукта теплообменника с уплотненной пластиной | |
| Положение | пластинчатый теплообменник |
| Бренд | Победа |
| Материал пластины | Титан/никель/гастолли/нержавеющая сталь 0,5 мм 0,6 мм 0,7 мм 0,8 мм 1 мм |
| Материал уплотнителя | NBR HNBR EPDM HEPDM VITON FKM Силикон |
| Материал рамы | Окрашенная углеродистая сталь |
| Цвет рамы | синий или индивидуальный цвет |
| Тип соединения | фланц или нить |
| Стандарт фланца | ANSI ASME BS BA JIS DIN GB ISO |
| Застегивающий болт | M24 M30 M39 |
| Конструкторское давление | максимальная 20 мПа, минимальная 10 МПа |
| Рабочее давление | нормальный 12,5 МПа |
| МОК | 1 комплект |
| Пакет | корпус из полистрои |
| Гарантия | один год |
| OEM | Может сделать замену |
|
Материал пластины |
Подходящая жидкость |
|
Нержавеющая сталь (SUS304, 316L и др.) |
Чистая вода, речная вода, съедобная соленая вода, минеральное масло |
|
Титан, Ti-pd |
Соленая вода, морская вода, соленая вода |
|
SMO254 |
Разбавленная серная кислота, Раствор соленой воды, Неорганический водный раствор |
|
Ни. |
Высокая температура, высокая концентрация соды |
|
Гастеллой (C276, C22) |
Концентрированная серная кислота, соляная кислота, фосфорная кислота |
|
Прокладка основного корпуса |
Рабочая температура (°C) |
Подходящая жидкость |
|
NBR |
-15 ~ +135 |
Вода, морская вода, минеральная соль, соленая вода |
|
EPDM |
-25 ~ +180 |
Горячая вода, пар, кислота, основа |
|
F26 |
-25 ~ +230 |
Кислота, база, жидкость |
|
FTP |
0 ~ +160 |
Концентрированная кислота, База, Масло высокой температуры, Пары |
Пластинчатые теплообменники широко используются в различных отраслях промышленности:
1Солнечная энергия:Пластинчатые теплообменники необходимы для эффективного использования солнечной энергии через коллекторы. Они облегчают передачу тепла между солнечной жидкостью и рабочей жидкостью, оптимизируя преобразование энергии.
2Химическая промышленность:В химическом секторе пластинчатые теплообменники являются неотъемлемой частью различных процессов, таких как восстановление тепла, охлаждение продукта и контроль температуры реакции.Они обеспечивают эффективную работу реакторов и дистилляционных установок..
3Сталелитейная промышленность:Пластинчатые теплообменники имеют решающее значение в сталелитейной промышленности для охлаждения и смазки оборудования, такого как прокатные мельницы, высокие печи и резервуары для тушения.Они помогают поддерживать оптимальную температуру и продлевать срок службы оборудования.
4Металлургическая промышленность:Пластинчатые теплообменники используются в процессах нагрева и охлаждения при переработке алюминия, обеспечивая точное регулирование температуры и эффективное использование энергии во время производства.
5Производство машин:В промышленном оборудовании пластинчатые теплообменники играют решающую роль в охлаждении охлаждающих жидкостей и смазочных материалов, обеспечивая постоянную производительность и продлевая срок службы машин.
6Пищевая промышленность:Пластинчатые теплообменники имеют жизненно важное значение в пищевых заводах для стерилизации, пастеризации и охлаждения.
7Текстильная промышленность:Принося свой вклад в процессы восстановления тепла и охлаждения, пластинчатые теплообменники оптимизируют энергоэффективность и уменьшают воздействие на окружающую среду путем переработки отработанного тепла в текстильной промышленности.
8Бумажная промышленность:Необходимые для охлаждения и восстановления тепла при производстве бумаги, теплообменники позволяют эффективно работать при одновременном минимизации потребления энергии и воздействия на окружающую среду.
9. Отопление:Пластинчатые теплообменники используются для передачи тепла из отработанного тепла электростанций в жилые и коммерческие здания, обеспечивая эффективные и устойчивые решения для отопления городских сообществ.
10Нефтяная и жировая промышленностьПластинчатые теплообменники играют решающую роль в точном контроле температуры во время обработки нефти, включая процессы рафинирования, фракционирования и упаковки.
11Энергетическая промышленность:Критически важные для систем охлаждения в электростанциях теплообменники обеспечивают эффективную и надежную работу таких компонентов, как конденсаторы, смазка турбин и охлаждение вспомогательного оборудования.
12Морское применение:Пластинчатые теплообменники используются для систем охлаждения морских судов, обеспечивая надежную производительность и эффективную работу в морской среде.
13. Морская аквакультураПластинчатые теплообменники способствуют нагреву морской воды в инкубаторах, обеспечивая оптимальные температуры для выращивания рыбы и моллюсков, тем самым повышая общую эффективность производства.
14Прочие отрасли:Пластинчатые теплообменники широко используются в фармацевтических, нефтяных, керамических, стеклянных, цементных и геотермальных приложениях, что облегчает эффективную передачу тепла, оптимизацию процессов,и экологической устойчивости.
